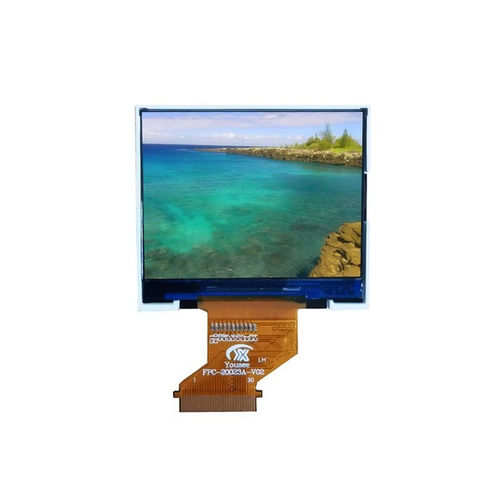

Блок индикации TFT LCD YX20035A

трансфлективный240x3202"

Обзор
YX20035A — 2,0‑дюймовый трансфлективный TFT‑LCD модуль, разработанный для применений, где требуется хорошая читаемость на улице, низкое энергопотребление и стабильная работа в различных условиях освещения. Модуль оснащён драйвером ST7789V и интерфейсом 16‑бит MCU, обеспечивает RGB‑разрешение 240×320 и компактные механические размеры, подходящие для встроенных и портативных промышленных устройств.

Трансфлективная технология
Оптическая структура трансфлективного типа сочетает отражательный и подсветочный режимы: при ярком уличном освещении окружающий свет отражается для улучшения читаемости и снижения потребления подсветки, а при помещении или низкой освещённости встроенная белая светодиодная подсветка обеспечивает чёткое и насыщенное изображение. Такой двойной режим повышает время работы от батареи и удобство использования в полевых условиях.

Ключевые преимущества

• Отличная читаемость при прямом солнечном освещении
• Меньшее энергопотребление в уличных условиях
• Продлённое время работы аккумулятора для портативных устройств
• Чёткое изображение как в помещении, так и на улице
• Снижение зависимости от высокоинтенсивной подсветки
• Надёжная работа в промышленных и полевых условиях

Типичные области применения

• Промышленные портативные терминалы
• Умные счётчики
• Навигационные GPS‑устройства
• Наружные контроллеры и дисплеи
• Медицинские приборы
• Сельскохозяйственная электроника
• Морские приборы
• Портативные тестовые и измерительные приборы

Основные характеристики (кратко)
Размер дисплея: 2,0 дюйма
Разрешение: 240 (RGB) × 320
Технология отображения: трансфлективный TFT LCD
Тип ЖК: TFT‑LCD / Transflective
Активная область: 30.60 × 40.80 mm
Габаритные размеры: 38.52 × 52.74 × 2.40 mm
Шаг пикселя: 0.1926 × 0.1926 mm
Направление просмотра: 8 O'Clock
Драйвер IC: ST7789V
Интерфейс: 16‑бит MCU
Подсветка: белая LED
Яркость: 250 cd/m² (тип.)
Контрастность: 800 : 1
Аналоговое рабочее напряжение: 3,3 V (тип.)

Оптика и характеристики
Разрешение (типичное): 240 × 320
Контрастность (типичное): 800 : 1
Яркость (типичное): 250 cd/m²
Время отклика (типичное): 25 ms
Цветовой охват (типичное): 60%
Равномерность яркости (типичное): 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Механика
Компактные габаритные размеры и предоставляемый механический чертёж облегчают интеграцию в конструкции с ограниченным пространством. Модуль обеспечивает баланс читаемости на солнце, энергоэффективности и надёжной работы для требовательных промышленных условий.

Технические характеристики

• Модель: YX20035A
• Размер дисплея: 2,0 дюйма
• Разрешение: 240×320 (RGB)
• Технология отображения: трансфлективный TFT LCD
• Драйвер IC: ST7789V
• Интерфейс: 16‑бит MCU
• Активная область: 30.60 × 40.80 mm
• Габариты: 38.52 × 52.74 × 2.40 mm
• Шаг пикселя: 0.1926 × 0.1926 mm
• Направление просмотра: 8 O'Clock
• Подсветка: белая LED
• Яркость: 250 cd/m² (тип.)
• Контрастность: 800 : 1
• Время отклика: 25 ms
• Цветовой охват: 60%
• Равномерность яркости: 80%
• Угол обзора (CR≥10): 80°/80°/80°/80°
• Аналоговое рабочее напряжение: 3,3 V (тип.)
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)
