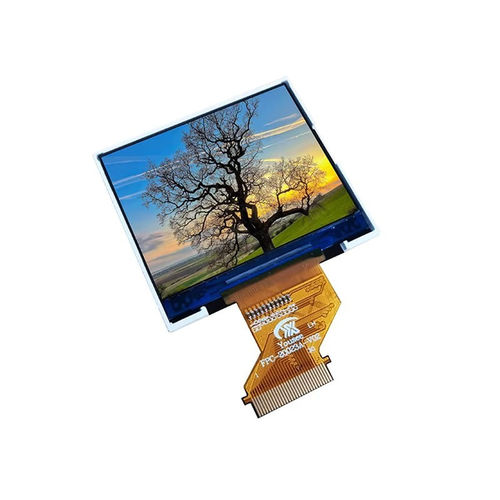

Блок индикации TFT LCD YX240320-291

трансфлективный240x3202,8"

Обзор продукта
YX240320-291 — профессиональный трансфлективный модуль TFT-LCD, разработанный для промышленных и портативных электронных устройств, требующих хорошей читаемости на солнце, низкого энергопотребления и надежной работы в различных условиях освещения. Трансфлективная конструкция использует полурассеивающий оптический слой для использования окружающего света и улучшения читаемости при ярком солнечном освещении, а встроенная белая светодиодная подсветка обеспечивает видимость в помещении и при слабом освещении.

Ключевые характеристики

• Размер экрана: 2,83 дюйма
• Разрешение: 240 (RGB) × 320
• Технология отображения: трансфлективный TFT-LCD
• Направление просмотра: 3 часа
• Драйвер IC: HX8367-A
• Интерфейсы: MCU / SPI / RGB
• Подсветка: белый светодиод

Основные спецификации (таблица)
Позиция — Спецификация
Размер экрана — 2,83 дюйма
Технология отображения — трансфлективный TFT-LCD
Разрешение — 240 (RGB) × 320
Тип ЖК — TFT / Трансфлективный
Активная область — 43.20 × 57.60 мм
Габаритные размеры — 50.00 × 69.20 × 2.85 мм
Шаг пикселя — 0.18 × 0.18 мм
Направление просмотра — 3 часа
Драйвер IC — HX8367-A
Интерфейс — MCU / SPI / RGB
Подсветка — Белый LED
Типичная яркость — 120 cd/m²
Типичное отношение контраста — 72:1
Потребление модуля — 208 mW

Оптические характеристики (таблица)
Параметр — Типично
Технология отображения — трансфлективный TFT
Разрешение — 240 × 320
Яркость — 120 cd/m²
Контрастность — 72:1
Время отклика — 35 ms
Отражательная способность — 4,23%
Цветовой охват NTSC — 40%

Условия эксплуатации (таблица)
Позиция — Диапазон
Температура эксплуатации — -20°C ~ +70°C
Температура хранения — -30°C ~ +80°C
Влажность — ≤90% RH (Макс. 60°C)

Применения
Разработан для встраивания в встраиваемые системы; подходит для промышленного, медицинского, транспортного и портативного электронного оборудования, где важны читаемость на улице и низкое энергопотребление.

Механика и внешний вид
Компактный корпус с габаритами 50,0 × 69,2 × 2,85 мм и активной областью 43,2 × 57,6 мм. Производитель предоставляет механические чертежи и изображения модуля для справки по интеграции PCB/механике.

Технические характеристики

• Модель: YX240320-291
• Размер экрана: 2,83 дюйма
• Разрешение: 240(RGB) × 320
• Тип дисплея: трансфлективный TFT-LCD
• Драйвер IC: HX8367-A
• Интерфейсы: MCU, SPI, RGB
• Активная область: 43.20 × 57.60 мм
• Габаритные размеры: 50.00 × 69.20 × 2.85 мм
• Шаг пикселя: 0.18 × 0.18 мм
• Направление просмотра: 3 часа
• Подсветка: белый LED
• Типичная яркость: 120 cd/m²
• Типичное отношение контраста: 72:1
• Время отклика: 35 ms
• Отражательная способность: 4,23%
• Цветовой охват NTSC: 40%
• Потребление модуля: 208 mW
• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤90% RH (Макс. 60°C)
