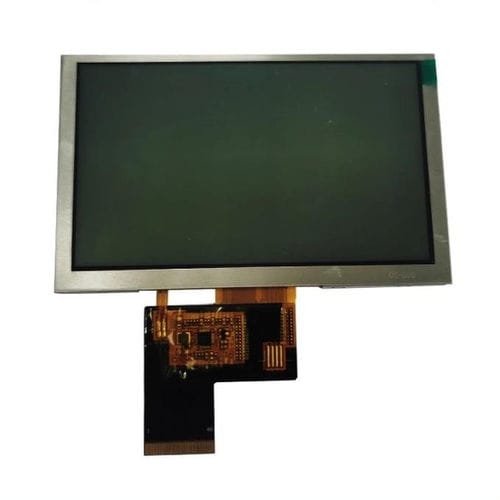

Блок индикации TFT LCD YX50098A

цветнойтрансфлективный800x480

Описание
YX50098A — профессиональный 5,0-дюймовый трансфлективный TFT LCD модуль, разработанный для промышленных HMI и встроенных систем, работающих в условиях как внутреннего, так и наружного освещения. Трансфлективная конструкция использует окружающий свет для повышения читаемости при ярком освещении и сохраняет белую светодиодную подсветку для чёткого отображения в условиях низкой освещённости. Модуль управляется драйверами HX8264 + HX8664 и поддерживает RGB интерфейсы 16/18/24 бит для лёгкой интеграции в панели управления и промышленное оборудование.

Основные характеристики
Размер дисплея: 5,0 дюйма
Технология дисплея: трансфлективный TFT LCD
Разрешение: 800 × 480
Режим отображения: Normally White
Активная область: 108 × 64,8 мм
Габариты: 120,7 × 75,9 × 2,95 мм
Шаг пикселя: 0,135 × 0,135 мм
Направление просмотра: 6 O'Clock
Драйверы: HX8264 + HX8664
Интерфейс: RGB 16/18/24 бит
Цвета дисплея: 16,7M
Рабочее напряжение: 3,3 В (typ.)
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C

Оптические характеристики
Технология отображения: трансфлективный TFT
Разрешение: 800 × 480
Контраст в отраженном режиме (typ.): 20:1
Контраст в передающем режиме (typ.): 35:1
Отражательная способность (режим отражения, typ.): 14,3%
Время отклика (typ.): 25–30 мс
Углы обзора (typ.): 65° / 65° / 35° / 55°

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Напряжение питания: 2,7–3,6 В (typ. 3,3 В)

Механические и интеграционные примечания
Размер модуля: 120,7 × 75,9 × 2,95 мм; Активная область: 108 × 64,8 мм. Драйверы: HX8264 + HX8664. Поддерживаемые интерфейсы: RGB 16/18/24 бит. Режим Normally White и промышленный температурный диапазон делают модуль пригодным для HMI, панелей управления и встроенных промышленных применений.

характеристики / технические спецификации

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
