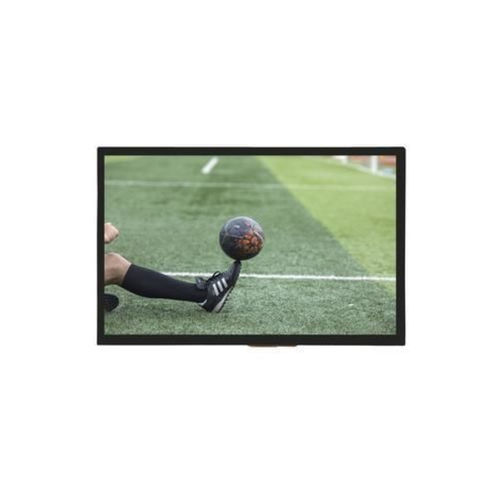

Блок индикации TFT LCD T101GBP003

IPSс мультисенсорным экраномс емкостным сенсорным экраном PCAP

Обзор продукта
10,1-дюймовый сенсорный дисплей (модель T101GBP003): интерактивный комплект HDMI + USB, сочетающий TFT LCD (IPS) панель с емкостным сенсорным модулем PCAP (структура G+G). Сенсорный контроллер GOODIX GT9271 поддерживает 10-точечный мультитач через интерфейс IIC (I2C). Модуль обеспечивает широкие углы обзора, хорошую читаемость на улице и низкое потребление энергии (питание 5V).

Ключевые характеристики дисплея

• Разрешение: 1280 x 800 для четкого изображения
• IPS TFT-панель для широких углов обзора и стабильной цветопередачи
• Опции для чтения на солнце (sunlight readable) для ярких условий
• Optical bonding или tape bonding для улучшения четкости и прочности
• Низкое энергопотребление: питание 5V

Характеристики сенсорной панели

• Емкостный PCAP touch, структура G+G
• Поддержка 10-точечного мультитача
• Закаленное стекло с твердостью 6H (устойчивость к царапинам)
• Touch IC: GOODIX GT9271
• Интерфейс сенсора: IIC (I2C)

Универсальность и совместимость

• Совместимость с Windows, Android, Linux (включая Raspbian, Arch Linux) и Raspberry Pi
• Интерфейсы: HDMI для дисплея; USB для сенсора и питания (стандартная конфигурация)

Области применения

• Промышленное управление: HMI-панели, интерфейсы машин, системы мониторинга
• Автоматизация зданий: панели управления и системы безопасности
• Медицинские приборы: терминалы для пациентов и диагностические дисплеи
• Терминалы самообслуживания: киоски, банкоматы, билетооформление и информационные дисплеи
• Образование: интерактивные доски и устройства для учащихся
• Розница: POS-системы и интерактивные рекламные дисплеи
• Автомобильная сфера: бортовые инфотейнмент и навигационные дисплеи
• Прочее: цифровая вывеска, портативные консоли, медиаплееры, робототехника

Производство и склад
Состояние производства: В производстве
Количество на складе: 10 штук

Технические параметры
Модель: T101GBP003
Размер: 10,1 дюйма
Тип LCD: TFT
Тип дисплея: IPS
Интерфейс LCD: LVDS
Количество контактов: 40Pin
Разрешение: 1280 x 800
Яркость: 200 cd/m² (таблица) — 350 cd/m² (обзор)
Направление обзора: All o'clock
Диапазон углов обзора: 85/85/85/85°
Активная область (мм): 216.96 x 135.60
Габариты модуля (мм): 229.46 x 149.10 x 4.90
Антибликовое / антирефлекс / антипальцевое покрытие: Доступно
Тип сенсора: Емкостный (PCAP)
Точки касания: 10 точек
Touch IC Chip: GOODIX GT9271
Структура сенсора: G+G
Интерфейс сенсора: IIC (I2C)
Твердость сенсора: 6H
Конструкция модуля: PCAP Touch + LCD Display + PCB (CTP Touch + LCD Display + HDMI PCB)
Интерфейс PCB: HDMI, USB
Кабели: С/без (опционально)
Рабочая температура: -10°C до +50°C
Температура хранения: -20°C до +60°C
Метод склеивания: Optical Bonding, Air Bonding
Поддерживаемые системы: Windows, Android, Linux и др.
Области применения: промышленное управление, автоматизация зданий, медицинское оборудование, терминалы самообслуживания и т.д.

Дополнительные примечания
- Сенсорный контроллер: GOODIX GT9271; структура сенсора G+G; интерфейс сенсора IIC (I2C).
- Контуры модуля и размеры активной области предоставлены для механической интеграции.

Технические спецификации

• Модель: T101GBP003
• Размер дисплея: 10,1 дюйма
• Разрешение: 1280 x 800 (HD)
• Тип панели: TFT LCD с IPS
• Интерфейс LCD: LVDS
• Размеры модуля: 229.46 x 149.10 x 4.90 mm
• Активная область: 216.96 x 135.60 mm
• Яркость: 200 cd/m² (таблица) / 350 cd/m² (обзор)
• Угол обзора: 85/85/85/85°
• Сенсор: PCAP емкостной, структура G+G, 10 точек
• Touch IC: GOODIX GT9271
• Интерфейс сенсора: IIC (I2C)
• Твердость сенсора: 6H
• Порты: HDMI (дисплей), USB (сенсор и питание)
• Питание: 5V
• Рабочая темп.: -10°C до +50°C; Темп. хранения: -20°C до +60°C
• Bonding: Optical Bonding / Air Bonding
• Антибликовое / антипальцевое покрытие: Доступно
• Типичные применения: промышленное управление, автоматизация зданий, медицинское, терминалы самообслуживания, POS, образование, автомобильная сфера, цифровая вывеска, робототехника
