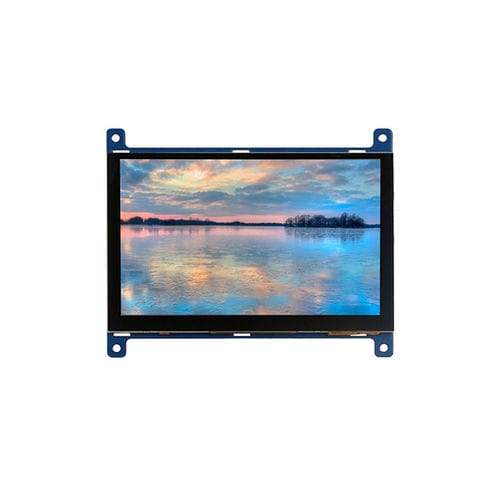

Блок индикации TFT T050GBP002

TNс емкостным сенсорным экраномцветной

Обзор продукта
5-дюймовый емкостный сенсорный экран (модель T050GBP002): тонкий энергоэффективный TFT-дисплей с HDMI+USB, емкостной сенсорной панелью G+G и закалённым защитным стеклом, разработан для промышленных HMI и встроенных приложений.

Особенности
HDMI LCD сенсорный дисплей (T050GBP002) включает TFT-панель типа TN, емкостную сенсорную панель PCAP и плату HDMI/USB. Поддерживает низкое энергопотребление (5V ~480 mA тип.) и совместим с Raspbian, Windows, Android, Linux и Arch Linux.

Конструкция и сенсорная технология
Модуль состоит из защитного стекла, сенсорного стекла, драйверного ИС и FPC. Емкостная панель использует структуру G+G и управляется контроллером GOODIX GT911 по интерфейсу I2C, поддерживая 5 одновременных касаний.

Преимущества

• Широкая совместимость: TN-панель обеспечивает баланс между стоимостью и базовой визуальной производительностью для промышленных интерфейсов.
• Чувствительное управление: PCAP-емкостный сенсор даёт более высокую чувствительность и более плавную работу жестов по сравнению с резистивными аналогами.
• Достаточная читаемость: разрешение 800×480 на 5" обеспечивает разборчивость текста, иконок и простых графических элементов для HMI.
• Гибкая интеграция: интерфейсы HDMI и USB упрощают подключение к одноплатным ПК, медиаплеерам и платам разработки.
• Компактный форм-фактор: 5-дюймовый вариант подходит для портативных устройств, панелей приборов и компактных блоков управления.

Применения

• Промышленные панели и консоли управления для автоматизированных процессов.
• Человеко-машинные интерфейсы (HMI) в промышленном оборудовании и управлении машинами.

Технические параметры
Model: T050GBP002
Размер: 5 Inch
Тип LCD: TFT
Тип дисплея: TN
Интерфейс LCD: RGB
Кол-во контактов: 40Pin
Разрешение: 800×480
Яркость: 350cd/m2
Направление просмотра: 12 o’clock
Диапазон углов обзора: 70/70/60/70Deg.
Активная область ЖК (мм): 108.00×64.80
Габаритные размеры ЖК (мм): 121.00×97.05×7.03
Антиблик/Антирефлексия/Антипальцы: Настраиваемо
Тип сенсора: Емкостный
Кол-во касаний: 5 Points
Структура сенсора: G+G
Интерфейс сенсора: IIC (I2C)
Твердость сенсора: 6H
Структура модуля: PCAP Touch & LCD Display & PCB
Интерфейс PCB: HDMI USB
Кабели: С/Без
Рабочая температура: -10ºC~+50ºC
Температура хранения: -20ºC~+60ºC
Метод склеивания: Optical Bonding, Air Bonding
Поддерживаемые системы: Windows, Android, Linux etc
Области применения: Промышленное управление, Автоматизация зданий, Медицинские устройства, Терминалы самообслуживания и т.д.

Характеристики / Технические спецификации

• Model: T050GBP002
• Размер дисплея: 5 inch, TFT, TN
• Разрешение: 800 × 480
• Яркость: 350 cd/m²
• Активная область: 108.00 × 64.80 mm
• Габариты: 121.00 × 97.05 × 7.03 mm
• Сенсор: PCAP емкостный, структура G+G, контроллер GOODIX GT911 (I2C), 5 точек касания
• Твердость сенсора: 6H
• PCB/интерфейс: HDMI + USB
• Количество контактов: 40Pin (RGB интерфейс)
• Питание: 5V, ~480 mA (typ.)
• Кабели: Опционально (с или без)
• Склеивание: Optical bonding или air bonding доступны
• Рабочая температура: -10°C до +50°C; Хранение: -20°C до +60°C
• Типичные области применения: промышленное управление, HMI, автоматизация зданий, медицинские устройства, терминалы самообслуживания
