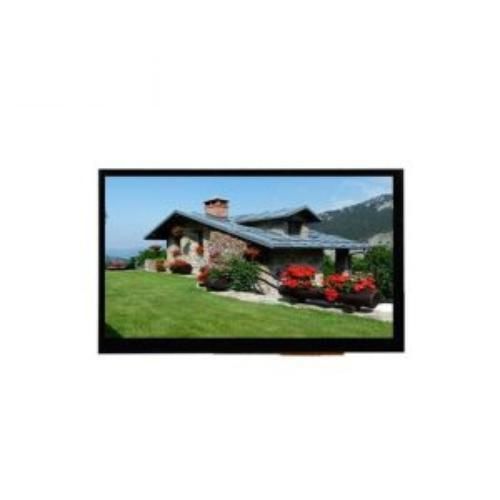

Блок индикации TFT LCD WTY070144A11-K01

IPSс проекционно-емкостной технологиейцветной

Обзор продукта
7-дюймовый модуль ёмкостного сенсорного дисплея WTY070144A11-K01 с IPS-экраном 1024x600, видеовходом HDMI и сенсорным интерфейсом USB. Модуль объединяет TFT LCD, ёмкостный PCAP сенсор (G+G) и плату HDMI+USB. Поддерживает питание 5V и совместим с распространёнными ОС для встроенных и настольных систем (Raspbian, Windows, Android, Linux, Arch Linux). Применяется в промышленных HMI, киосках, медицинских приборах и встроенных системах.

Особенности

• Диагональ 7 дюймов, нативное разрешение 1024 x 600 (SVGA wide) с IPS для широких углов обзора.
• TFT LCD с IPS-панелью для сохранения цвета и контрастности при косом просмотре.
• Проекционно-ёмкостный сенсор (PCAP) с конструкцией G+G и мультикасанием на 5 точек.
• Варианты оптического или воздушного бондинга для уменьшения внутренних отражений и улучшения читаемости на солнце.
• HDMI для видео; USB для передачи данных сенсора (USB в некоторых конфигурациях может питать сенсор).
• Опциональные покрытия поверхности: антибликовое / антиотражающее / антиотпечатков.

Преимущества

• Компактный 7-дюймовый форм-фактор для приложений с ограниченным пространством и встроенных установок.
• IPS-панель обеспечивает равномерное качество изображения под широкими углами, удобно для мониторинга оператором.
• Чувствительный ёмкостный сенсор, подходящий для управления пальцем и жестов мультитач.
• Простое подключение через стандартные интерфейсы HDMI и USB для быстрой интеграции.
• Опции бондинга и покрытия повышают долговечность и читаемость в уличных условиях.

Технические параметры
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

Характеристики / Технические спецификации

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
