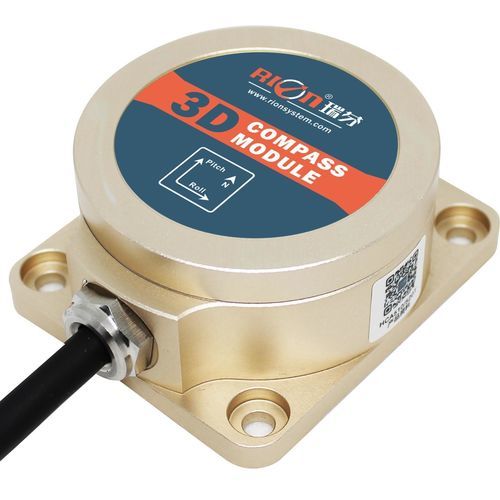

Магнитный цифровой компас HCM380B

электронный3Dс компенсированным наклоном

Краткое описание продукта
HCM380B / HCM385B‑MP — экономичный 3D электронный компас, объединяющий трехосный магнитометр и трехосный акселерометр. Применяется 24‑точечный метод магнитной калибровки и высокоточная акселерометрическая компенсация наклона для получения точной информации о курсе при крене ±180°. Доступен в герметичном корпусе или как плата PCBA; обеспечивает высокое разрешение, стабильный выход, компактные габариты и низкое энергопотребление.

Основные характеристики / Быстрые данные

• Диапазон измерений: Roll ±180°, Pitch ±85°, Азимут 0–360°
• Точность азимута (курса): 0,5°
• Разрешение курса: 0,1°
• Интерфейсы выхода: RS232, RS485, TTL (прямой провод)
• Питание: DC +5V
• Рабочая температура: -40℃ до +85℃
• Аппаратная и программная компенсация магнитного поля и наклона
• Корпус: L57 × W49 × H25.5 mm; PCBA: L27 × W33 × H9.5 mm

Область применения

• Горное оборудование и буровое оборудование для нефтедобычи
• Контроль выравнивания оборудования
• Управление выравниванием и изгибом
• Выравнивание инженерных машин
• Защита безопасности для высоких платформ
• Работы по проталкиванию защитных труб (shield pipe jacking)
• Контроль угла в медицинских приборах
• Навигация по углу наклона для подземных буровых установок
• Определение ориентации на основе наклона
• Мониторинг наклона геологического оборудования

Габариты и механика

• Размер корпуса: L57 × W49 × H25.5 mm
• Монтажный размер: L45 × W39 × H5 mm
• Крепление: 4 × винта M4
• Вес: 130 г (без кабеля)

Технические характеристики

• Обозначение модели: HCM380B / HCM385B
• Курс — Лучшая точность курса: 0,5°
• Разрешение курса: 0,1°
• Наклон — Точность по тангажу: 0,1° для <15° / 0,1° для <30° / 0,1° для <60° / 0,2° для <85° (диапазон измерения)
• Диапазон тангажа: ±85°
• Точность крена: 0,1° для <15° / 0,1° для <30° / 0,1° для <60° / 0,2° для <180° (диапазон измерения)
• Диапазон крена: ±180°
• Разрешение наклона: 0,1°
• Калибровка: Жесткая магнитная калибровка — Доступна; Мягкая магнитная калибровка — Доступна
• Метод калибровки магнитных помех: 24 точки калибровки
• Физические размеры: L57 × W49 × H25.5 mm
• Вес: 130 г (без кабеля)
• Интерфейсы: RS232 / RS485 / TTL (прямой провод)
• Особенности интерфейса: Задержка запуска <50 ms; Макс. скорость вывода 20 Hz/s; Скорость связи 2400–115200 бод; Формат вывода: Binary High Performance Protocol
• Питание: Напряжение DC +5V; Ток (макс) 30 mA; Типичный ток 26 mA; Режим сна: TBD
• Среда: Рабочая температура -40℃ до +85℃; Температура хранения -40℃ до +85℃
• Ударная прочность: 100 g
• Защита: IP67
• Электромагнитная совместимость: В соответствии с EN61000 и GBT17626
• MTBF: ≥ 98,000 часов
• Сопротивление изоляции: ≥ 100 MΩ
• Удар: 100 g @ 11 ms, осевое направление (полусинус)
• Вибрация: 10 grms, 10–1000 Hz
