Магнитный цифровой компас HCM370B

электронный3Dс компенсированным наклоном

Описание продукта

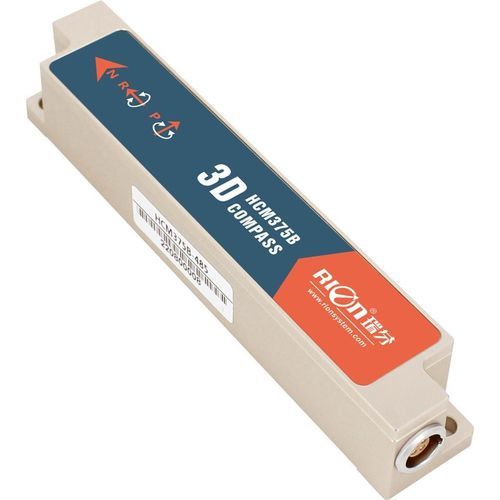

HCM370B / HCM375B-N — компактный высокоточный трёхмерный электронный компас, обеспечивающий данные курса с точностью 0,5° и разрешением 0,1°. Интегрирует трёхосевой магнитный датчик и трёхосевой акселерометр для компенсации крена/тангажа на широком угловом диапазоне и использует алгоритмы коррекции жесткого/мягкого магнитного искажения для сохранения точности в условиях магнитных помех. Доступен в виде PCBA или в герметичном корпусе IP67, подходит для промышленных измерений и навигации при ограниченном объёме установки, низком энергопотреблении и повышенной помехоустойчивости.

Сферы применения

• Выравнивание строительной техники
• Дежурная безопасность высоких платформ
• Применение при проталкивании труб в щитовой проходке
• Управление углом в медицинских приборах
• Навигация по положению буровых установок в подземных работах
• Определение ориентации по наклону
• Мониторинг наклона геологических приборов
• Горное оборудование и оборудование для нефтяного бурения
• Контроль уровня оборудования
• Контроль выравнивания и отклонений

Параметры (избранные)

• Модель: HCM370B / HCM375B-N
• Точность курса: 0,5°
• Разрешение курса: 0,1°
• Точность тангажа (диапазоны измерений): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <85°
• Диапазон тангажа: ±85°
• Точность крена (диапазоны измерений): 0,1° <15°; 0,1° <30°; 0,1° <60°; 0,2° <180°
• Диапазон крена: ±180°
• Разрешение наклона: 0,1°
• Калибровка: калибровка жесткого магнита; калибровка мягкого магнита
• Метод калибровки при магнитных помехах: горизонтальный поворот на 360°; опционально вертикальный поворот
• Размер PCBA: L76 × W16.5 × H9.3 mm
• Вес PCBA: ≤ 10 g (без кабеля)
• Кабель PCBA: 30 cm соединительный провод
• Размер корпуса: L111.5 × W19.5 × H19.5 mm
• Вес корпуса: ≤ 85 g (без кабеля)
• Кабель разъёма корпуса: стандартный 1 m 5‑PIN авиационный кабель
• Интерфейс вывода: RS232 / RS485 / TTL (опция)
• Интерфейс: задержка запуска <50 ms; макс. частота выхода 20 Hz; скорость связи 2400–115200 бод (по умолчанию 9600); формат вывода: бинарный высокопроизводительный протокол
• Питание: DC +5V (по умолчанию)
• Ток (макс): 15 mA; типично: 12 mA; спящий режим: 3 mA
• Рабочая температура: -40℃ до +85℃; температура хранения: -40℃ до +85℃
• Ударопрочность: 100 g
• Степень защиты: IP67
• Электромагнитная совместимость: соответствует EN61000 и BT17626
• MTBF: ≥ 98 000 часов
• Сопротивление изоляции: ≥ 100 MΩ
• Ударная устойчивость: 100 g @ 11 ms (осевое направление, полусинусоида)
• Вибрация: 10 grms ~ 1000 Hz

Габариты

• Размер корпуса: L110 × W19.5 × H19.5 mm
• Установочные размеры: L102 × 11.5 × 4 mm
• Крепёжные винты: 2 × M4

Характеристики / технические спецификации

• Высокоточный 3D цифровой компас с точностью курса 0,5° и разрешением 0,1°
• Компенсация наклона с помощью 3‑осного акселерометра; тангаж ±85°, крен ±180°
• Поддержка жесткой и мягкой магнитной калибровки; опциональная калибровка вертикальным вращением
• Компактная PCBA‑опция и корпус IP67 для интеграции или автономного использования
• Несколько интерфейсов: RS232 / RS485 / TTL; бинарный высокопроизводительный протокол; до 20 Hz вывода
• Низкое энергопотребление: типично 12 mA, макс. 15 mA, сон 3 mA; стандартное питание DC +5V
• Широкий диапазон рабочих температур и прочность к ударам/вибрациям для промышленных применений
