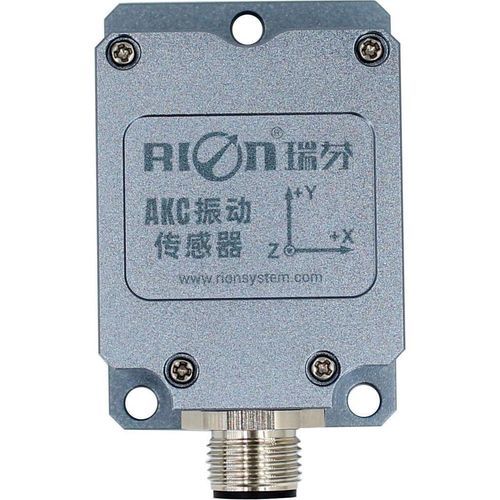

Трехосевой акселерометр AKC370

емкостныйMEMSсо встроенной электроникой

Описание продукта
AKC370 — трехосный MEMS ёмкостной вибрационный датчик с аналоговым выходом напряжения (0,5–4,5 В). Встроенная компенсация и экранирование EMC/RFI обеспечивают линейный сигнал и долгосрочную стабильность. Доступны выбираемые диапазоны измерений и функция самопроверки для мониторинга состояния.

Область применения

• Мониторинг ударов и структурного состояния мостов
• Контроль вибрации в ветряных установках
• Мониторинг транспортных систем, анализ насыпи и обнаружение неисправностей на скоростных железных дорогах
• Контроль вибраций крупных вращающихся механизмов и двигателей
• Измерение низкочастотных вибраций и автоматические системы мониторинга
• Вибрационная диагностика медицинского оборудования
• Автомобильные испытания и мониторинг долговечности
• Контроль вибраций валков и конвейеров

Параметры

• Модель: AKC370
• Тип выхода: Аналоговое напряжение (0,5–4,5 В)
• Выбираемые диапазоны измерения: ±2 g до ±16 g
• Оси измерения: X, Y, Z (трёхосный)
• Разрешающая способность: <1 mg
• Выход нулевой точки: 2,5 В (напряжение)
• Линейность: 1 %
• Повторяемость при включении/выключении: <2 mg
• Частотная характеристика / интегрированный фильтр: 0–200 Гц
• Полоса пропускания: 200 Гц @ 3 дБ
• Выдерживает удар: >100 g @ 11 ms (полусинус)
• Время восстановления после удара: <1 ms
• Рабочая / температура хранения: -40 до +85 °C
• Питание: 9–36 VDC
• Макс. потребление: 35–38 mA @ 12 VDC
• Плотность шума: <25 µg/√Hz (@ ±2 g); <60 µg/√Hz (@ ±16 g)
• Макс. неопределённость калибровки: <1 mg

Механика и электрические данные

• Класс защиты: IP67
• Электробезопасность: Экранирование EMC и RFI
• Надёжность: MIL-HDBK-217 Уровень 2
• Самопроверка: ±1 g @ 10 Hz (земляной контакт линии ST)
• Габариты: L55 × W37 × H29 мм
• Установочные размеры: L48 × W28,6 × H4 мм
• Крепление: 3 × винта M4
• Масса: ≤100 г (без кабеля)
