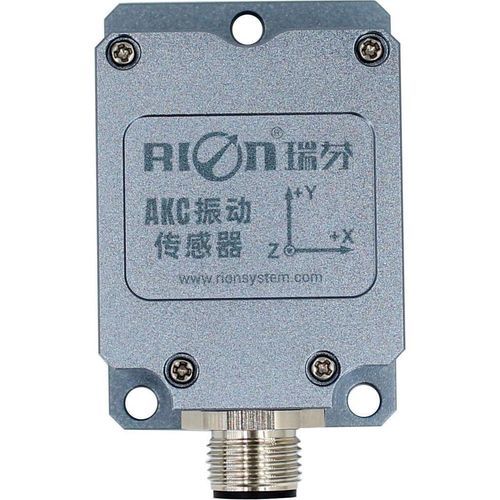

Датчик вибраций MEMS AKC378

для технического обслуживания станковдля применения в железнодорожной отраслидля использования в автомобилях

Краткое описание

• Трехосный MEMS ёмкостной вибрационный датчик
• Выход постоянного тока 4-20 mA
• Конфигурируемый диапазон измерений: ±2 g – ±16 g
• Встроенная функция самопроверки
• Рабочая температура: -40 °C до +85 °C

Описание продукта
AKC378 — трехосный вибрационный датчик на базе монокристаллического кремниевого MEMS с встроенной схемой компенсации сигнала для обеспечения линейности и долговременной стабильности. Датчик формирует DC-согласованный аналоговый сигнал тока 4-20 mA, предназначенный для промышленных систем мониторинга. Полоса частот охватывает 0 Hz–200 Hz для измерений постоянной составляющей и низкочастотных вибраций. Интегрированное EMC/RFI экранирование повышает помехоустойчивость в электрически шумных средах. Низкое энергопотребление и компактные габариты облегчают установку для непрерывного мониторинга и интеграцию в системы управления. Встроенный самотест позволяет быстро проверить целостность датчика и цепи сигнала.

Области применения

• Мониторинг конструкций и ударов мостов
• Мониторинг ветроэнергетических установок
• Мониторинг транспортных систем, анализ основания полотна и обнаружение дефектов на высокоскоростных железных дорогах
• Мониторинг состояния крупного оборудования и двигателей
• Автоматический контроль низкочастотных вибраций
• Контроль валков и вращающегося оборудования
• Испытания и мониторинг в автомобильной отрасли
• Измерение вибраций медицинского оборудования

Технические характеристики

• Модель: AKC378
• Диапазон измерений: ±2 g – ±16 g (настраиваемый)
• Оси: X, Y, Z (трехосный)
• Разрешающая способность: <1 mg
• Ток в нулевой точке: 12 mA
• Выход на полном масштабе: 4-20 mA
• Линейность: <1 %
• Воспроизводимость при включении/выключении: <2 mg
• Частотная характеристика: 0 – 200 Hz (встроенный низкочастотный фильтр)
• Полоса пропускания: 200 Hz @ 3 dB
• Устойчивость к ударам: >100 g @ 11 ms (полусинус)
• Время восстановления после удара: <1 ms
• Рабочая температура: -40 °C до +85 °C
• Температура хранения: -40 °C до +85 °C
• Питание: 9 – 36 V DC
• Максимальный потребляемый ток: 65 mA @ 12 V DC
• Плотность шума: <25 µg/√Hz @ ±2 g; <60 µg/√Hz @ ±16 g
• Макс. погрешность калибровки: <1 mg
• Электрическая защита: экранирование EMC и RFI
• Надёжность: MIL-HDBK-217 Уровень 2
• Самотест: ±1 g @ 10 Hz (самопроверка при заземлённой линии)
• Степень защиты: IP67
• Габариты: L55 × W37 × H29 мм
• Вес: ≤100 г (без кабелей)
