Соединитель для передачи данных

провод-платакруглыйвставной фиксатор

Обзор продукта

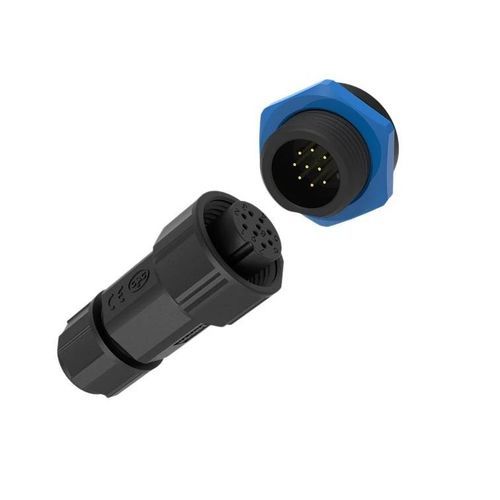

Водонепроницаемый сигнальный разъём M19, 9 контактов, 5A, с нажимной блокировкой, разработан для надёжной передачи сигналов и данных в сетях датчиков, энкодерах и системах управления.

Ключевые характеристики

• 9 контактов высокой плотности – 9 сигнальных контактов, номинал 5A/60V, диаметр контакта Φ1,0mm для компактной плотной коммутации.
• Нажимная блокировка – быстрое, безинструментальное соединение для оперативной установки и обслуживания.
• Степень защиты IP67 – полностью герметичный против пыли и временного погружения; доступны варианты IP68 и IP69K для отдельных моделей.
• Широкий температурный диапазон – стандартная эксплуатация от -40°C до +105°C (некоторые серии до +125°C) для суровых условий.
• Международные сертификаты – ISO9001, CE, UL и RoHS.

Преимущества продукта
Надёжная защита от воды и пыли: модели IP67 выдерживают временное погружение до 1 м на 30 минут; для повышенных требований доступны опции IP68/IP69K.
Прочные материалы и безопасность: корпус из огнестойкого материала (UL94 V-0) с высокой ударопрочностью для промышленного применения.
Долговечность: рассчитан на более чем 500 циклов соединения/разъединения для частых операций.

Таблица спецификаций
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4 | Спецификация 5 | Спецификация 6
Количество контактов | 2 контакта | 3 контакта | 4 контакта | 5 контактов | 3+5 контактов | 9 контактов
Диаметр контакта x количество | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Номинальный ток | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Номинальное напряжение | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Выдерживаемое напряжение | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Сечение кабеля | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Диапазон диаметров | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
Уровень защиты | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Режим подключения | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Класс огнестойкости | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Рабочая температура | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Сертификация | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Технические характеристики

• Модель/серия: серия M19
• Количество контактов: 9 контактов
• Размер/диаметр контакта: Φ1.0mm
• Номинальный ток: 5A
• Номинальное напряжение: 60V
• Выдерживаемое напряжение: 500V
• Сечение кабеля: 0.3mm² ~ 0.5mm² (24~20 AWG)
• Диапазон диаметров: φ4.5 - φ11 mm
• Уровень защиты: IP67 (водонепроницаемо и пылезащищено)
• Режим подключения: Push Locking (без инструментов)
• Класс огнестойкости: UL94-V0
• Рабочая температура: -40°C до 105°C
• Сертификации: ISO9001, CE, UL, RoHS
