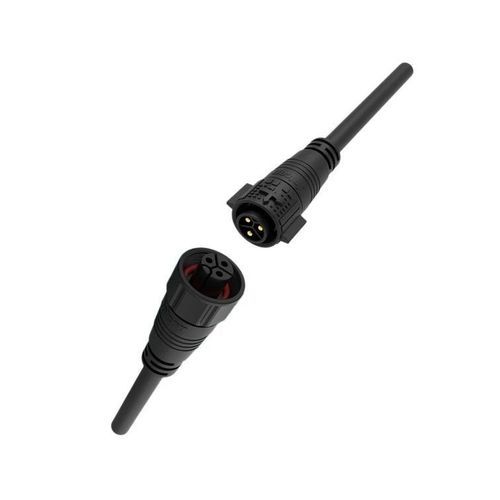

Соединитель для источника электропитания

круглыйвставной фиксаторM19

Обзор продукта
Водонепроницаемый круглый разъем серии M19, вариант на 3 контакта. Механизм с push-lock фиксацией, в обзоре указано номинальное значение 15A для промышленных автоматизационных систем и распределения питания. Для точных значений по каждой модификации см. номер детали/даташит.

Ключевые характеристики

• Указание 15A – В обзоре указаны контакты из медного сплава Φ2,0 мм, поддерживающие 15A/300V; окончательное значение подтверждайте по номеру детали.
• Механизм push-lock – Быстрое подключение/отключение без инструмента для эффективной сборки в поле.
• Защита IP67 (стандарт) – Герметичность от пыли и временного погружения; для более жестких условий доступны варианты IP68/IP69K.
• Совместимость кабеля по числу контактов – Зависит от конфигурации; для 3-контактной версии типично 1,5мм²–2,5мм² (16–12 AWG). Смотрите техническую таблицу или даташит.
• Сертификации – Типичные сертификаты: ISO9001, CE, UL, RoHS, TUV.

Преимущества

• Надежная герметизация – Модели IP67 выдерживают пыль и погружение на 1 м на 30 минут; для длительного погружения или мойки под высоким давлением доступны IP68 и IP69K.
• Широкий диапазон рабочих температур – Стандартно от -40°C до +105°C; у отдельных серий возможна работа до +125°C.
• Корпус с маркировкой UL94 V-0 – Высокопрочные инженерные пластики для ударостойкости и самозатухания.
• Долговечность – Проектирование на 500+ циклов соединения/разъединения по валидационным тестам для сохранения качества контактов.

Технические характеристики (серия / ссылка 3 контакта)

• Серия – M19
• Вариант на странице – 3 контакта
• Номинальный ток – Указание в обзоре: 15A (контакты Φ2,0мм); в справочной таблице для некоторых 3-контактных вариантов может быть указано 20A. Подтверждайте по номеру детали/даташиту.
• Диаметр контакта (обзор) – Φ2,0мм медный сплав
• Номинальное напряжение – 300V
• Испытательное напряжение – до 1500V (зависит от числа контактов)
• Сечение кабеля (3 контакта типично) – 1,5mm² ~ 2,5mm² (16~12 AWG)
• Диапазон наружного диаметра кабеля – φ4,5 – φ11 mm
• Класс защиты – IP67 стандарт
• Режим соединения – Push Locking (без инструмента)
• Горючесть – UL94-V0
• Рабочая температура – -40°C до +105°C
• Типичные сертификаты – ISO9001, CE, UL, RoHS, TUV

Примечания и варианты

• В обзоре указана 3-контактная версия 15A, в таблице значения могут отличаться в зависимости от числа контактов; перед выбором всегда проверяйте номер детали и даташит.
• Доступны исполнения для монтажа в поле, монтированные с кабелем и гибридные/мультиконтактные варианты семейства M19.
• Опции IP68/IP69K, а также индивидуальные покрытия и компоновки контактов доступны по запросу и не являются стандартом для всех артикулов.
