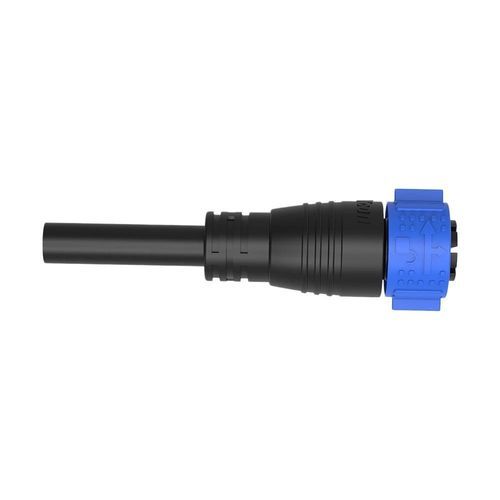

Соединитель для источника электропитания

«провод-провод»круглыйвставной фиксатор

Обзор продукта
Формованный M25 2‑контактный влагозащитный разъем с push‑lock и кабелем, предназначен для надежных наружных силовых соединений в солнечных установках, накопителях энергии и промышленных системах. Степень защиты IP67 и надежная герметизация для жестких условий эксплуатации.

Ключевые особенности

• Номинальный ток 50A – контакты из медного сплава Ø Φ3.5mm обеспечивают номинальные токи до 50A (в зависимости от числа контактов), у 2/3/4‑контактных вариантов номинальное напряжение до 500V.
• Механизм push‑lock – быстрое подключение/отключение без инструментов с самоблокировкой для надежного сцепления при высокой вибрации.
• Влагозащита IP67 – полностью запечатанный корпус сопротивляется воде, пыли и маслу, подходит для наружного и производственного использования.
• Широкая совместимость кабелей – поддерживает жилы 1,0mm²–6mm² (18–9 AWG) с максимальным внешним диаметром MAX Φ16mm.
• Корпус с огнестойкостью и широкий температурный диапазон – корпус соответствует UL94 V-0, температурный диапазон эксплуатации от -40°C до 105°C для долговечной работы.
• Международные сертификаты – ISO9001, CE, UL, RoHS, TUV (в зависимости от модели).

Технические характеристики изделия

• Доступные конфигурации контактов и параметры:
• 2 контакта — Ø контакта: Φ3.5mm; Ток: 50A; Напряжение: 500V; Испытательное напряжение: 2500V
• 3 контакта — Ø контакта: Φ3.5mm; Ток: 50A; Напряжение: 500V; Испытательное напряжение: 2500V
• 4 контакта — Ø контакта: Φ3.5mm; Ток: 50A; Напряжение: 500V; Испытательное напряжение: 2500V
• 5 контактов — Ø контакта: 2.7mm; Ток: 30A; Напряжение: 300V; Испытательное напряжение: 1500V

Применение и преимущества
Преформованные кабельные сборки для солнечных PV систем, накопителей энергии, промышленной автоматизации и наружного светодиодного освещения, где требуются защита IP67, надежное push‑lock соединение и высокая токовая нагрузка. Серии доступны в исполнениях IP67/IP68; IP69K — опция по запросу. Высокая циклическая стойкость соединений (500+ циклов типично) и совместимость со стандартными сечениями кабеля упрощают монтаж и обслуживание.

Технические спецификации

• Серия: M25 серия
• Число контактов (этот продукт): 2 контакта
• Диаметр контакта: Φ3.5mm
• Номинальный ток (2 контакта): 50A
• Номинальное напряжение: 500V
• Испытательное напряжение: 2500V
• Поддерживаемый сечение кабеля: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Макс. внешний диаметр кабеля: MAX Φ16mm
• Степень защиты: IP67 (варианты серии IP68 / опционально IP69K)
• Режим подключения: Push Locking (самоблокировка)
• Огнестойкость корпуса: UL94 V-0
• Температурный диапазон эксплуатации: -40°C до 105°C
• Долговечность: 500+ циклов соединения (типичное значение серии)
• Сертификации: ISO9001, CE, UL, RoHS, TUV (в зависимости от модели)
