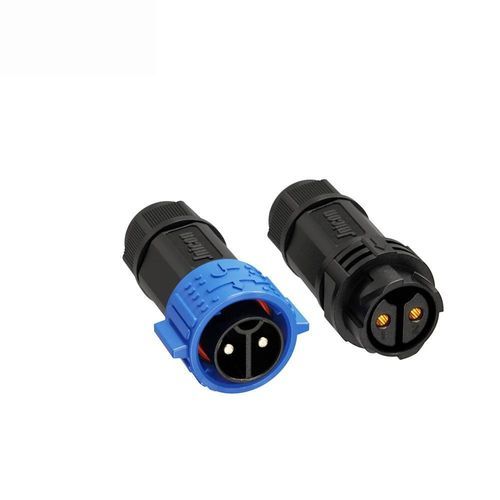

Соединитель для источника электропитания

«провод-провод»вставной фиксаторM25

Обзор продукта
Полеустанавливаемый водонепроницаемый разъем M25, конфигурация 2 контакта, номинал 50A/500V. Push‑locking с IP67, разработан для прокладки кабелей на объекте и изготовления кабельных жгутов под заказ в солнечных и накопительных системах.

Ключевые характеристики

• Проводимость 50A – контакты из медного сплава φ3.5mm поддерживают 50A при 500V для высокотоковых PV и накопительных цепей (2‑контактная версия).
• Механизм push‑locking – быстрое подключение/отключение без инструментов с самофиксацией для надежных соединений в условиях вибрации.
• IP67 водонепроницаемость и пылезащита – полностью герметичный корпус устойчив к воде, пыли и маслам, подходит для наружных и промышленных установок.
• Широкая совместимость кабелей – поддерживает жилы 1.0mm²–6mm² (18–9 AWG) с максимальным внешним диаметром MAX φ16mm.
• Долговечные материалы и диапазон температур – корпус из конструкционного пластика с UL94 V‑0, рабочий диапазон -40°C до 105°C.
• Сертификации – ISO9001, CE, UL, RoHS, TUV.

Технические характеристики продукта
Сведения о продукте | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4
Количество контактов | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Диаметр контакта X число | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Номинальный ток | 50A | 50A | 50A | 30A
Номинальное напряжение | 500V | 500V | 500V | 300V
Испытательное напряжение | 2500V | 2500V | 2500V | 1500V
Сечение кабеля | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
Диапазон диаметров | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Степень защиты | IP67 | IP67 | IP67 | IP67
Режим подключения | Push Locking | Push Locking | Push Locking | Push Locking
Класс горючести | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Рабочая температура | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Характеристики / технические данные

• Серия: M25
• Конфигурация контактов (этот продукт): 2 контакта
• Диаметр контакта: φ3.5mm
• Номинальный ток: 50A (2 контакта)
• Номинальное напряжение: 500V (2 контакта)
• Испытательное напряжение: 2500V
• Сечение кабеля: 1.0mm²–6mm² (18–9 AWG)
• Макс. внешний диаметр кабеля: MAX φ16mm
• Степень защиты: IP67 (водонепроницаемый и пылезащитный)
• Режим подключения: Push Locking (без инструментов, самофиксация)
• Класс по горючести: UL94‑V0
• Диапазон рабочих температур: -40℃ – 105℃
• Корпус: высокопроизводительный конструкционный пластик, UL94 V‑0
• Контакты: контакты из медного сплава
• Сертификации: ISO9001, CE, UL, RoHS, TUV
