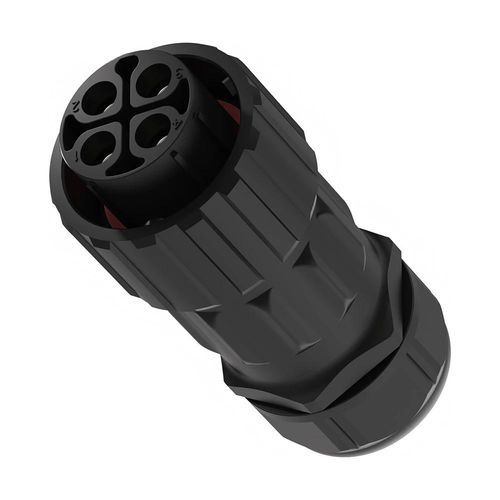

Соединитель для источника электропитания

круглыйс байонетным замкомM40

Обзор продукта
Разъём M40 4‑контактный, водонепроницаемый с байонетным замком, рассчитан на 120A и 600V, разработан для зарядки электромобилей, систем накопления энергии и соединений аккумуляторных блоков. Обеспечивает защиту IP67 и материал с классом воспламеняемости UL94‑V0 для наружного и промышленного применения.

Ключевые характеристики

• Номинальный ток 120A — серебрёные медные контакты Ø 6,0 мм для передачи больших токов.
• Байонетный замок — фиксация на 1/4 оборота для быстрого соединения и защиты от вибрации.
• Защита IP67 — пылезащита и защита при временном погружении.
• Совместимость с зарядкой EV — подходит для зарядных станций, ESS и соединений батарей.
• Широкий температурный диапазон — эксплуатация от -40℃ до 105℃.
• Пожаро‑ и термостойкий корпус — материал класса UL94‑V0.
• Международные сертификаты — ISO9001, CE, UL, RoHS (возможен TÜV).

Технические характеристики

• Модель: серия M40 (4 контакта)
• Диаметр контакта: 6,0 мм
• Номинальный ток: 120A
• Номинальное напряжение: 600V
• Держание напряжения: 3000V
• Сечение кабеля: 4 mm²–16 mm² (10–5 AWG)
• Макс. диаметр: MAX Φ25,0 mm
• Класс защиты: IP67
• Режим соединения: байонетный замок (1/4 оборота)
• Класс горючести: UL94‑V0
• Температура эксплуатации: -40℃ до 105℃
• Сертификации: ISO9001, CE, UL, RoHS
• Доступные конфигурации контактов: 2, 3, 4, 5, 2+4, 3+9 (см. матрицу для диаметров и номиналов)

Области применения

• Зарядные станции для электромобилей и бортовые интерфейсы
• Системы накопления энергии (ESS) и аккумуляторные шкафы
• Соединения аккумуляторных паков и сервисные порты
• Наружное распределение электроэнергии на промышленных площадках

Информация для заказа

• Возможны индивидуальные кабельные сборки и конфигурации контактов по запросу.
• Перед установкой проверьте сопрягаемую поверхность и вырез панели.
• Для подробных данных по контактам и процедурам герметизации смотрите технический паспорт.
