Гибридный соединитель
«провод-провод»с байонетным замкомM40

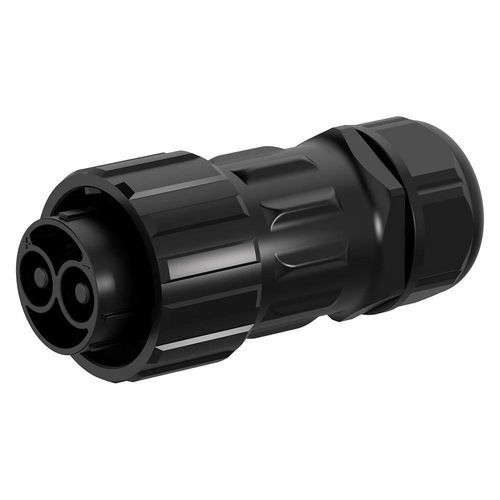

Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / с байонетным замком / M40
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / с байонетным замком / M40
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / с байонетным замком / M40 - изображение - 2
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / с байонетным замком / M40 - изображение - 3
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / с байонетным замком / M40 - изображение - 4
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - «провод-провод» / с байонетным замком / M40 - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
гибридный
Формат
«провод-провод»
Тип соединения
с байонетным замком
Размеры
M40
Электрическая спецификация
сильного тока, 2+4 контактный, 3 контактный, 3+9 контактный, 4 контактный, 5 контактный, с 2 шпинделями
Область применения
для электрических транспортных средств
Степень защиты
IP67
Норма
RoHS
Другие характеристики
для большого числа циклов соединения
Первичный ток

МИН.: 10 A

МАКС.: 150 A

Напряжение

60 V, 300 V, 600 V

Рабочая температура

МИН.: -40 °C
(-40 °F)

МАКС.: 105 °C
(221 °F)

Описание

Краткое описание
Гибридный водонепроницаемый разъем M40 120A + 10A с байонетным замком, 2 контакта питания и 4 контакта сигнала для комбинированной передачи питания и сигналов.

Обзор продукта
  • Гибрид питание и сигнал – 2 контакта питания (6,0 мм, 120A) и 4 контактa сигнала (1,5 мм, 10A) в одном корпусе M40 для упрощения проводки и экономии места.
  • Байонетный замок – Быстрое соединение с четвертьоборотом и антивибрационной конструкцией для надежных соединений в промышленных условиях.
  • Класс защиты – IP67, защита от пыли и временного погружения для наружного и жесткого режима эксплуатации.
  • Температура и долговечность – Рабочий диапазон -40°C до 105°C, ресурс соединения >500 циклов.


Варианты и электрические характеристики
  • Доступные варианты: 2 контакта | 3 контакта | 4 контакта | 5 контактов | 2+4 контакта | 3+9 контактов.
  • Токовые характеристики (примеры): 2 контакта 150A; 4 контакта 120A; 2+4 контакта 120A (питание) + 10A (сигнал).
  • Номинальные напряжения: контакты питания до 600V; сигнальные контакты до 60V.
  • Испытательное напряжение: до 5000V в зависимости от варианта.


Технические характеристики
  • Диаметры контактов: питание 6,0 мм; сигнал 1,5 мм (вариант 2+4 обозначен как 6,0+1,5 мм).
  • Сечение кабеля: питание 4–25 мм² (10–3 AWG); сигнал 0,3–1,5 мм² (24–16 AWG).
  • Максимальный внешний диаметр: MAX φ25,0 мм.
  • Класс горючести корпуса: UL94-V0. Сертификации: ISO9001, CE, UL, RoHS, (TUV).
  • Ресурс сопряжения: >500 циклов.


Применение
  • Системы управления батареями (BMS) и энергохранилища.
  • Распределение питания и зарядные системы для электромобилей и гибридов.
  • Промышленное распределение питания, наружное оборудование и устройства для жестких условий эксплуатации.


Заказ и соответствие
  • Модель разъема: M40 гибридная конфигурация 2+4 контакта. При заказе указывайте вариант, тип контактов и оконцовку кабеля.
  • Соответствие: UL, TUV, CE, RoHS. Рабочая температура: -40°C до 105°C.
