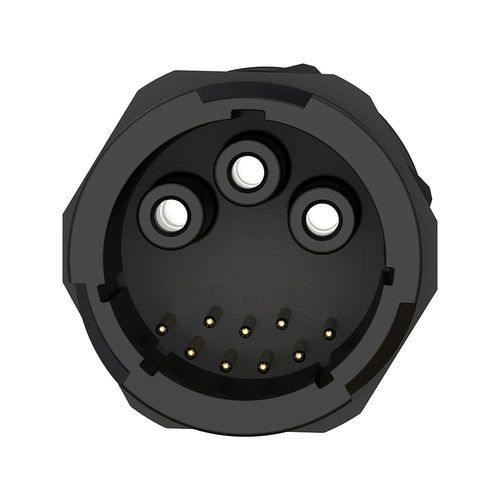

Гибридный соединитель

с байонетным замкомM402+4 контактный

Обзор

• Гибридный водонепроницаемый разъем с байонетным замком 50A+10A, разработанный для промышленного управления, передачи питания и многосигнальных линий в жестких условиях.
• В одном корпусе M40 объединены три высокотоковых контакта (50A, 3,6 мм) и девять многосигнальных контактов (10A, 1,5 мм).
• Байонетное запирание на четверть оборота с антивибрационной конструкцией обеспечивает быструю и надежную стыковку/разстыковку.
• Стандартная степень защиты IP67; доступны опции IP68 и IP69K для длительного погружения или мойки под высоким давлением.
• Международные сертификаты: UL, TUV, CE, RoHS.

Ключевые характеристики продукта

Высоконадежная защита от воды и пыли
Модели соответствуют IP67 для кратковременного погружения; опции IP68/IP69K доступны для длительного погружения и интенсивной очистки.

Широкий диапазон рабочих температур
Работа в диапазоне от -40°C до +105°C (некоторые варианты до +125°C) для экстремальных климатических условий и промышленных применений.

Корпус с высокой ударопрочностью и огнестойкостью
Корпус из инженерного пластика с классификацией UL94 V-0; конструкция защищает контакты от механических ударов.

Высокая ресурсостойкость при частых соединениях
Проверен на более чем 500 циклов соединения/разъединения для обеспечения стабильного контакта при частом использовании.

Электрическая и механическая универсальность
Гибридная конфигурация поддерживает совмещенную проводку питания и управления в компактном корпусе, упрощая разводку и шкафные подключения.

Технические характеристики

• Конфигурации: 2, 3, 4, 5, 2+4, 3+9 контактов (серия M40).
• Диаметры контактов: 8,0 мм (2-контактный); 6,0 мм (3/4-контактный); 3,6 мм (5-контактный и силовые контакты); гибридные комбинации 6,0+1,5 мм или 3,6+1,5 мм.
• Номинальные токи: до 150A (2-контактный), 120A (3/4-контактный), 50A (5-контактный); гибридные 120A+10A или 50A+10A в зависимости от конфигурации.
• Номинальные напряжения: до 600V для основных цепей; гибридные варианты включают 60V для сигнальных контактов; см. данные по конкретной конфигурации.
• Испытательное напряжение: до 5000V в зависимости от конфигурации.
• Диапазон сечений кабеля: от 0,3mm² до 25mm² в зависимости от конфигурации (см. даташит).
• Степень защиты: стандарт IP67 (опции IP68/IP69K).
• Способ подключения: байонетный замок четверть оборота с антивибрационной конструкцией.
• Ресурс: более 500 циклов соединения.
• Сертификация: ISO9001, CE, UL, RoHS, покрытие TUV доступно.

Применения

• Системы промышленного управления, PLC-сети и контуры обратной связи автоматизации.
• Гибридные соединения питания и многосигнальных линий для упрощения кабельных жгутов.
• Наружное оборудование и установки в суровых условиях, требующие защиты IP67 и надежной байонетной фиксации.

Технические сведения

• Серия: серия гибридных разъемов M40 (доступна конфигурация 3+9 контактов).
• Гибридная конфигурация: сочетает высокотоковые силовые контакты (50A) и многосигнальные контакты (10A) в одном корпусе.
• Фиксация: байонетное запирание на четверть оборота с антивибрацией.
• Класс защиты: IP67 стандарт; IP68/IP69K опционально.
• Материал и огнестойкость: инженерный пластик, UL94 V-0.
• Температурный диапазон: -40°C до +105°C (некоторые варианты до +125°C).
• Ресурс: >500 циклов соединения.
• Электрические параметры: см. характеристики по конфигурации.
• Сертификации: ISO9001, CE, UL, RoHS, TUV доступны.
