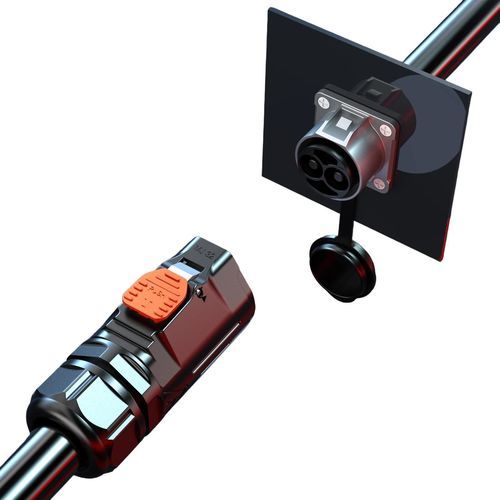

Соединитель для источника электропитания

«провод-провод»круглыйс блокировкой

Описание продукта
Водонепроницаемый разъём MJ32 120A с механизмом QuickLock, разработан для зарядки электромобилей и систем накопления энергии. Корпус IP67 и серебряные медные контакты обеспечивают надёжную передачу мощности в уличных и тяжёлых промышленных условиях.

Обзор

• Номинальный ток 120A – 120A с контактами из серебряной меди диаметром 6,0 мм для стабильной передачи.
• Механизм QuickLock – подключение без инструментов с слышимым щелчком и противовибрационным замком для надёжного сцепления.
• Защита IP67 – полная герметичность от пыли и временного погружения, подходит для наружных зарядных станций и систем хранения.
• Широкие области применения – совместим с зарядными устройствами EV, аккумуляторными блоками и межсоединениями ESS.
• Международные сертификаты – ISO9001, CE, UL, RoHS (опции TÜV доступны).

Таблица характеристик
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Преимущества и примечания

• Надёжная водо‑ и пылезащита по классу IP67 (для некоторых вариантов доступны IP68/IP69K).
• Широкий диапазон рабочих температур от -40°C до +105°C (некоторые серии до +125°C).
• Корпус с огнезащитой по классу UL94 V‑0 для повышения безопасности.
• Р рассчитан на более 500 циклов сочленения для длительной эксплуатации при частом подключении/отключении.

Технические характеристики

• Модель: MJ32
• Конфигурация контактов (пример на этой странице): 2 контакта (другие варианты: 3, 4, 2+5)
• Диаметр контакта: 6,0 мм (2‑контактный вариант)
• Номинальный ток: 120A (2‑контактный вариант)
• Номинальное напряжение: 600V
• Пробивное напряжение: 3000V (2‑контактный вариант)
• Диапазон сечений кабеля: 4mm²–25mm² (10–3 AWG) для 2 контактов
• Максимальный диапазон диаметра: MAX Φ25.0mm
• Уровень защиты: IP67
• Режим подключения: QuickLock (без инструментов, слышимый щелчок)
• Класс горючести: UL94‑V0
• Рабочая температура: -40℃ – 105℃
• Сертификаты: ISO9001, CE, UL, RoHS (TÜV указан в обзоре)
