Соединитель для источника электропитания

обжимнойсильного тока1 контактный

Обзор продукта

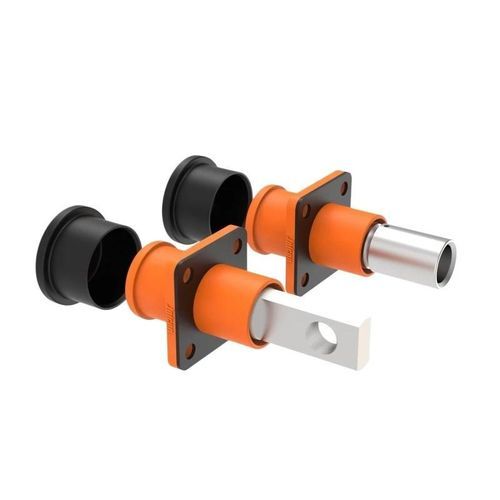

Разъём для накопителей энергии 150A / DC1000V с уплотнением IP67, доступен в исполнениях с опрессовкой (crimp) и шиной (busbar). Предназначен для коммерческих и коммунальных систем накопления энергии (ESS), в том числе для наружной и контейнерной установки, где требуются надёжные DC-соединения и защита от случайного контакта.

Ключевые характеристики

• Номинальный ток – 150A (также доступны варианты 120A и 200A); совместим с медными кабелями до 35 mm² для высокотоковых вариантов.
• Номинальное напряжение – DC 1000V (AC 800V при соответствующем применении).
• Контакт – T2 красная медь, монолитный никелёванный/посеребрённый штырь, диаметр Φ9,0 мм; сопротивление контакта ≤5 mΩ (типично для варианта 150A).
• Степень защиты – IP67 в соединённом состоянии (IP68/IP69K по запросу).
• Рабочая температура – -40°C до 125°C.

Детали продукта

• Количество контактов – 1 контакт
• Диаметр контакта – 9 мм
• Номинальные токи (варианты) – 120A / 150A / 200A
• Номинальное напряжение – DC1000V / AC800V
• Испытательное напряжение – До 3000V DC (зависит от конструкции)
• Сечение кабеля – до 35 mm² (для высокотоковых вариантов)
• Уровень защиты – IP67 (вставлен)
• Режим подключения – Crimp / Busbar
• Класс горючести – корпус UL94 V-0
• Температурный диапазон – -40°C до 125°C
• Сертификация – ISO9001, CE, UL, RoHS (TUV по запросу)

Особенности и преимущества

• Надёжное водонепроницаемое и пылезащитное уплотнение (IP67) для наружных и контейнерных ESS.
• Высокая долговечность соединений (≥500 циклов) для стабильности контакта при частых подключениях/отключениях.
• Посеребрённый монолитный контакт из меди T2 (Φ9,0 мм) для низкого контактного сопротивления и коррозионной стойкости.
• Корпус из материала UL94 V-0 с ударопрочностью для защиты внутренних клемм.
• Широкий температурный диапазон обеспечивает стабильную работу в разных климатических условиях.

Применение и соответствие

• Коммерческие и коммунальные системы накопления энергии (BESS / ESS)
• Контейнерные модули хранения и наружные стойки батарей
• Хранение энергии для PV, микросети и промышленных DC-систем
• Разработан с учётом требований безопасности и сертификации (ISO9001, CE, UL, RoHS)
