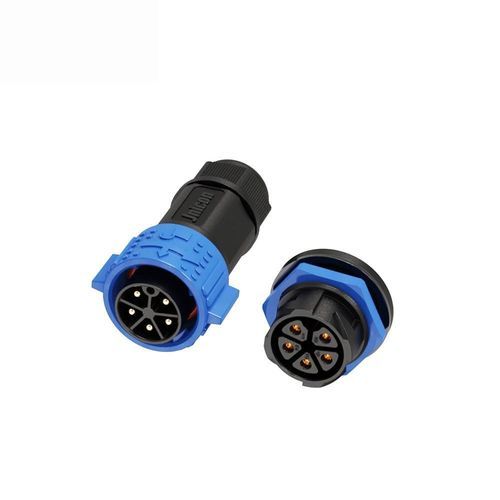

Соединитель для источника электропитания

«провод-провод»вставной фиксаторM25

Обзор продукта

• Водонепроницаемый силовой разъем 5 контактов 30A с push‑lock и степенью защиты IP67 для наружного LED‑освещения и морского оборудования.
• Конструкция питания на 30A для многоконтактных цепей – контакты из медного сплава Φ2.7mm поддерживают 30A при 300V для стабильного питания в многоконтурных системах.
• Механизм push‑lock – быстрое подключение/отключение без инструментов с самозапиранием и виброустойчивостью для жестких условий эксплуатации.
• IP67 водонепроницаемость и защита от пыли – полностью герметичная конструкция предотвращает попадание воды и пыли; подходит для наружного и морского применения.
• Широкая совместимость кабелей – поддерживает кабели 1.0mm²–6mm² (18–9 AWG) с максимальным наружным диаметром Φ16mm.
• Надежность и безопасность – корпус из огнестойкого инженерного пластика UL94 V‑0 и контакты из медного сплава; рабочий диапазон температур -40℃ – 105℃.
• Международные сертификаты – доступны модели с ISO9001, CE, UL и RoHS.

Характеристики продукта (таблица)
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4
Количество контактов | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Диаметр контакта × количество | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Номинальный ток | 50A | 50A | 50A | 30A
Номинальное напряжение | 500V | 500V | 500V | 300V
Выдерживаемое напряжение | 2500V | 2500V | 2500V | 1500V
Сечение кабеля | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
Диапазон диаметров | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Уровень защиты | IP67 | IP67 | IP67 | IP67
Режим подключения | Push Locking | Push Locking | Push Locking | Push Locking
Класс горючести | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Температура эксплуатации | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Дополнительные технические заметки

• Материал контактов: медный сплав (контакты Φ2.7mm для 5‑контактной конфигурации, поддерживающие 30A при 300V).
• Материал корпуса: огнестойкий инженерный пластик, соответствующий UL94 V‑0.
• Разработан для виброустойчивых условий с соединением/разъединением push‑lock без инструментов.
• Уплотнение IP67 подходит для временного погружения (морское и наружное воздействие); для отдельных моделей по запросу доступны более высокие классы защиты (например, IP68/IP69K).

Технические характеристики / Спецификации

• Серия / Модель: M25
• Конфигурация: 5 Pin (5 контактов)
• Диаметр контакта: Φ2.7 mm (медный сплав)
• Номинальный ток: 30 A
• Номинальное напряжение: 300 V
• Выдерживаемое напряжение: 1500 V
• Поддерживаемое сечение кабеля: 1.0 mm² – 6 mm² (18 – 9 AWG)
• Макс. диаметр кабеля: MAX φ16 mm
• Уровень защиты: IP67 (водонепроницаемый & пыленепроницаемый)
• Режим подключения: Push Locking (без инструментов, самоблокирующийся)
• Огнестойкость: UL94 V‑0
• Диапазон рабочих температур: -40℃ – 105℃
• Сертификации: ISO9001, CE, UL, RoHS
