Гибридный соединитель

круглыйблокируемый винтомM16

Краткое описание

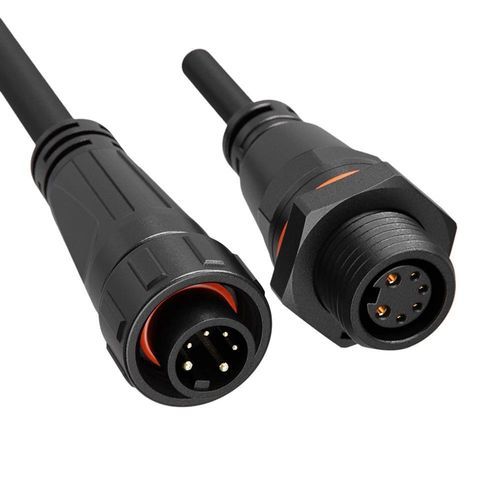

Гибридный водонепроницаемый круглый разъем M16 с винтовой фиксацией, 10A+5A, совмещает контакты питания и сигнала в одном корпусе. Доступны варианты для монтажа на месте и с формовкой на кабеле. Сертифицирован UL, TUV, CE, RoHS; производится на предприятиях с сертификатами ISO9001 / IATF16949.

Обзор продукта

• Гибрид питание + сигнал – 2 силовых контакта (10A/125V, Ø1.5mm) и 4 сигнальных (5A/60V, Ø1.0mm) в одном разъеме, что упрощает проводку и экономит пространство.
• Винтовая фиксация – Резьбовое соединение обеспечивает надежное сцепление с конструкцией, устойчивой к вибрациям, подходит для мобильной и промышленной техники.
• IP68 водонепроницаемость – Полная защита от пыли и длительного погружения; опция IP69K для мойки под высоким давлением/высокой температурой.
• Компактный M16 корпус – Круглый корпус, экономящий место при смешанных конфигурациях контактов и плотной компоновке.
• Варианты сборки – Доступны исполнение для монтажа на месте и заводская формовка кабеля под монтажные требования.
• Международные сертификаты – UL, TUV, CE, RoHS (производство на сертифицированных предприятиях ISO9001 / IATF16949).

Технические характеристики (таблица)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Преимущества продукта

• Водонепроницаемость и пылезащита – IP68 для длительного погружения; опция IP69K для жестких условий мойки.
• Широкий диапазон температур – Стандарт −40℃ до +105℃ (некоторые серии до +125℃) для суровых условий.
• Пожаробезопасный корпус – Технический пластик с классом UL94 V‑0 и ударопрочностью.
• Износостойкость разъема – Расчитан на 500+ циклов подключения для долговременной механической надёжности.

Технические параметры

• Семейство моделей: M16 гибридные водонепроницаемые круговые разъемы
• Расположение контактов (этот SKU): 2 силовых + 4 сигнальных контакта
• Номинал тока силовых контактов: 10A (типично)
• Номинал тока сигнальных контактов: 5A (типично)
• Диаметры контактов: силовой Ø1.5mm, сигнал Ø1.0mm (конфигурация 2+4)
• Номинальное напряжение: до 125V для питания, 60V для сигналов (см. таблицу для вариантов)
• Пробивное напряжение: до 1500V для многих вариантов (500V для гибридных миксов)
• Поддержка сечения кабеля: 0.3mm²–1.0mm² в зависимости от конфигурации
• Степень защиты: IP68 (опция IP69K)
• Фиксация: винтовая (резьбовая) с antivibro‑дизайном
• Материал корпуса: технический пластик, огнестойкий, UL94‑V0
• Рабочая температура: -40℃ до +105℃ (в зависимости от серии)
• Сертификации: ISO9001, CE, UL, RoHS
