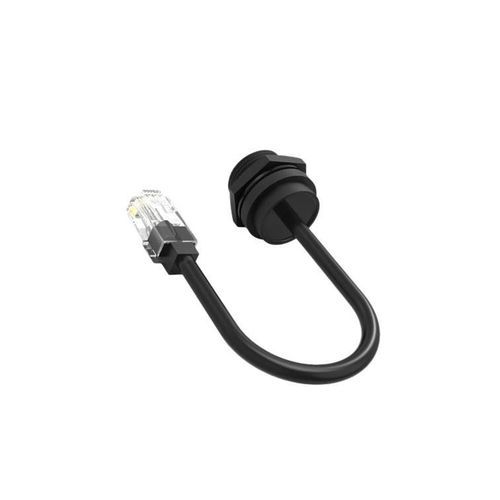

Соединитель для передачи данных

RJ45Ethernetкруглый

Краткое описание
8-контактный водонепроницаемый разъем RJ45 M19 с защитой IP68 и винтовым фиксатором, предназначенный для надежных промышленных Ethernet-соединений и передачи данных в жестких условиях с вибрацией.

Обзор продукта

• Стандартный интерфейс RJ45 – 8-контактная конфигурация RJ45, совместимая с Ethernet-кабелями Cat5/Cat5e для передачи данных в промышленных приложениях и IIoT.
• Защита IP68 от воды и пыли – Полная герметичность от пыли и воды; проверено на погружение до 1 м; подходит для наружных и морских условий.
• Винтовой механизм фиксации – Резьбовое соединение обеспечивает виброустойчивое, надежное сцепление; винтовой вариант рассчитан до 3000 циклов соединения, предотвращая случайное отключение.
• Компактный круглый корпус M19 – Компактный форм-фактор M19 экономит место на панели и обеспечивает прочную механическую защиту для соединений и прокладки кабеля.
• Сертификация – Соответствие серии: ISO9001, CE, RoHS; UL-сертификация по модели (см. технические характеристики).

Ключевые преимущества

• Надежная защита IP67/IP68 в серии для наружного и промышленного применения.
• Широкий диапазон рабочих температур (стандарт -40°C до 105°C; отдельные серии до 125°C) для экстремальных условий.
• Корпус из самозатухающих материалов UL94-V0 для повышения безопасности и ударопрочности.
• Высокая долговечность циклов соединения (серия 500+ циклов; RJ45 винтовой вариант до 3000 циклов) для долгосрочных установок.

Техническая таблица (варианты продукта / сводные строки)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Технические характеристики

• Интерфейс: 8-контактный RJ45 (совместим с Cat5/Cat5e)
• Защита: IP68 для RJ45-варианта (серия включает опции IP67/IP68)
• Фиксация: Винтовое соединение для M19 RJ45-варианта, виброустойчивое
• Циклы соединения: Винтовой вариант до 3000 циклов; серия обычно 500+ циклов
• Номинальный ток: зависит от варианта (RJ45/данные обычно низкий ток; силовые варианты до 120A+)
• Номинальное напряжение / выдерживаемое напряжение: см. таблицу для примеров по вариантам
• Температура эксплуатации: -40°C до 105°C (стандарт); отдельные серии до 125°C
• Корпус: материал UL94-V0, самозатухающий
• Сертификации: ISO9001, CE, UL, RoHS (в зависимости от серии)
• Конструкция: Компактный круглый форм-фактор M19, оптимизирован для экономии места на панели в промышленных установках
