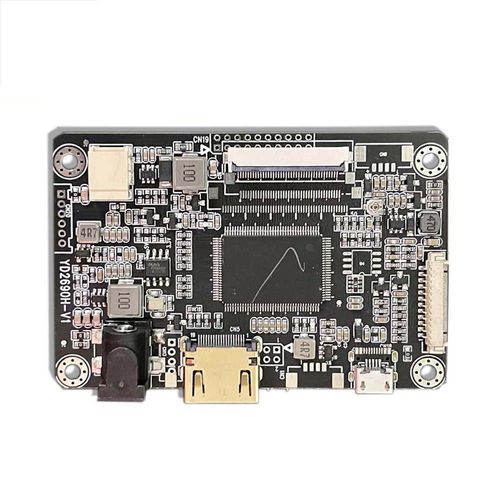

Плата контроллера LCD HGYD2690H-V1

HDMIVGALVDS

Плата драйвера ЖК-дисплея HGYD2690H-V1 предназначена в основном для TFT ЖК-дисплеев и подходит для ЖК-дисплеев и некоторых других плоских панелей. Тип входного сигнала: цифровой высокой четкости (HDMI). Плата поддерживает: USB Micro 5V вход напряжения, (плата DC гнездо поддерживает широкий вход напряжения 9V ~ 16V; типичное значение 12V по умолчанию NC) Широкий диапазон рабочих температур: -20℃ ~ +80℃ Плата поставляется со схемой драйвера светодиодной подсветки: поддерживает малые и средние светодиодной подсветки 9 ~ 25 В напряжение привода. Плата поставляется с T-CON цепи: который может непосредственно управлять малых и средних LVDS/TTL ЖК-дисплеев без T-CON Поддержка ШИМ для регулировки яркости подсветки Выходной интерфейс дисплея: TTL/RGB-FPC0.5mm 50pin, TTL/RGB-FPC0.5mm 40pin, LVDS FPC0.5mm 40pin Адаптация к разрешению HDMI высокой четкости видеокарты ПК (персонального компьютера): 320x240,480x272,800x480,800x600,1024x600,1024x768,1280x720,1280x800,1280x1024,1366x768 and other resolutions; Особенности: Эта плата отличается простотой управления и надежностью работы. Габаритные размеры 78.00 мм×50,00 мм×13,50 мм（L×W×H） Цвет дисплея 24-битный (3×8, 16.7M) Интерфейс управления Экранный интерфейс управления с визуализацией Интерфейс связи Цифровые клавиши, инфракрасный (ИК), I²C Рабочая температура -20℃～80℃; -30℃～80℃ (кроме основного чипа) Температура хранения -40℃ - 70℃ Рабочая среда Диапазон атмосферного давления: 70 кПа до 106 кПа НАРАБОТКА НА ОТКАЗ >100,000 часов Напряжение дисплея Возможность выбора перемычкой между 3,3 и 5 В
