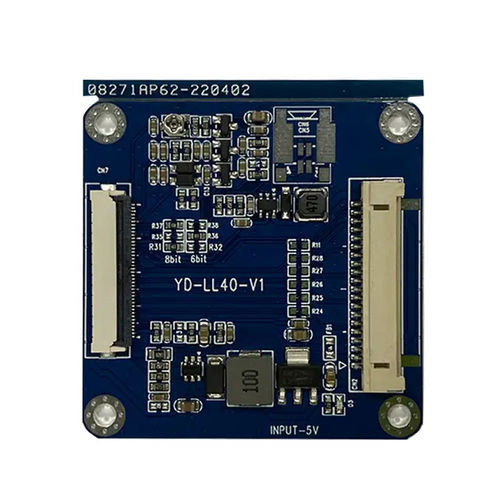

Плата контроллера LCD HGYD-LL40-V1

LVDS

Плата контроллера ЖК-дисплея HGYD-LL40-V1 обеспечивает преобразование схемы T-CON, управление светодиодной подсветкой, регулировку ШИМ подсветки и другие функции для ЖК-дисплеев малого и среднего размера. Она подходит для ЖК-экранов с диагональю от 3,5 до 12,1 дюйма. Эта плата обладает следующими возможностями: Плата принимает одноканальный LVDS вход 6 бит/8 бит (режим по умолчанию - 8 бит; для использования 6-битного режима необходимо переместить резистор R1 в положение R32). На выходе имеются сигналы LVDS, T-CON и VCOM. Плата обеспечивает выходной интерфейс светодиодной подсветки, обеспечивая стабильное питание подсветки для ЖК-экранов размером от 3,5 до 10,1 дюйма. Плата принимает широкий диапазон входных напряжений постоянного тока (от +3,3 В до +5,5 В), при этом рекомендуемое типовое входное напряжение составляет +5 В. Размеры 50.04 × 50,04 × 5 (мм) (Д×Ш×Г) Цвет дисплея 24-битный (3×8, 16,7M) Напряжение экрана 3.3V/5V (по умолчанию: ON+1.5-5V, OFF: 0-0.3V) Рабочая температура -30 - 80 (°C) Температура хранения -40 - 85 (°C) Рабочее атмосферное давление 70 - 106 (кПа) MTBF (среднее время между отказами) - >100,000 часов
