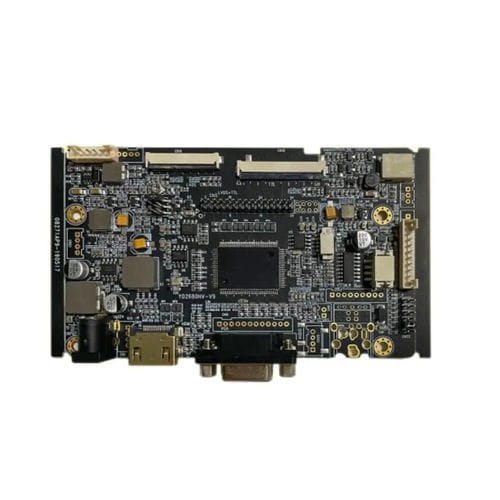

Плата контроллера LCD HGYD2680HV-V9

HDMIVGALVDS

Промышленный контроллер HGYD2680HV-V9 предназначен в первую очередь для TFT ЖК-дисплеев и подходит для различных приложений, таких как ЖК-дисплеи для промышленного управления, медицины, безопасности и приборостроения. Ключевые особенности: Типы входных сигналов: Цифровой сигнал высокой четкости (HDMI), аналоговый (RGB, VGA), композитный видеосигнал (формат PAL/NTSC, по умолчанию NC) Типы синхронизации: Раздельная синхронизация, Композитная синхронизация, Зеленая синхронизация Поддержка выбора параметров экрана с помощью перемычек в диапазоне от 800x480 до 1920x1200 Встроенная схема драйвера светодиодной подсветки для управления светодиодными подсветками малого и среднего размера с диапазоном напряжения 9-25 В Встроенная схема T-CON для прямого управления ЖК-дисплеями малого и среднего размера с интерфейсом LVDS/TTL без T-CON Источник питания подсветки поддерживает 5В/12В (по умолчанию 12В) и позволяет регулировать рабочий цикл ШИМ для управления яркостью подсветки Выходные интерфейсы дисплея: Двойной 8-битный LVDS, TTL 18 бит/24 бит Поддержка HDMI высокой четкости и аналоговых RGB (VGA) разрешений, совместимых с видеокартами ПК, таких как 480x272, VGA, SVGA, XGA, SXGA, WXGA+, UXGA и других сигналов стандарта VESA. Ключевые особенности: Простое управление, надежная работа. Габаритные размеры 114 мм × 70 мм × 16,5 мм (Д × Ш × В) Цвет дисплея 24-битный (3×8, 16.7M) Интерфейс управления - Экранный интерфейс управления с визуализацией Интерфейс связи Цифровые клавиши, инфракрасный (ИК), I²C Рабочая температура -30℃ - 70℃ Температура хранения -40℃ - 70℃ Рабочая среда Диапазон атмосферного давления: 70 кПа до 106 кПа НАРАБОТКА НА ОТКАЗ >100,000 часов Напряжение дисплея - Возможность выбора перемычкой между 3,3 В, 5 В и 12 В
