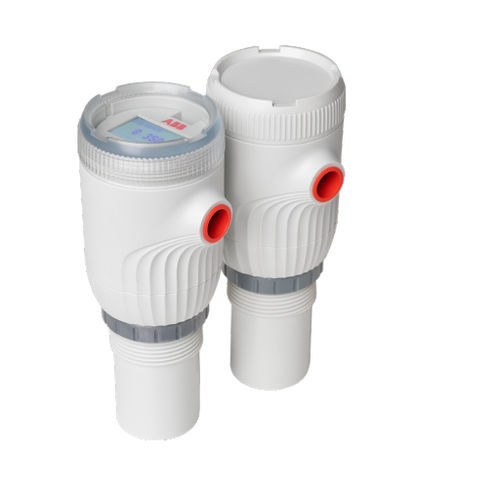

LST400 - это ультразвуковой уровнемер, способный измерять уровень жидкости или твердых тел на расстоянии до 50 футов. / 15 м или скорости потока во всех типах систем с открытым каналом. Преобразователь имеет один аналоговый выход 4-20 mADC с интерфейсом HART 7 и пять (5) релейных выходов. Датчик устанавливается в верхней части бункера или резервуара, направленной вниз, в сторону измеряемого материала.
Обзор
Микропроцессор датчика одновременно подает электронный импульс на преобразователь и запускает таймер. Преобразователь преобразует этот электронный импульс в акустический, который направляется на поверхность измеряемого материала. При соприкосновении акустического импульса с поверхностью материала энергия отражается обратно на преобразователь, который преобразует отраженную энергию в электронный импульс. Этот импульс поступает на микропроцессор, который останавливает таймер и определяет "время пролета" сигнала. Комбинируя скорость звука в воздухе и "время полета" импульса, микропроцессор точно определяет уровень продукта. Мощное программное обеспечение удаляет из сигнала ложные эхо-сигналы, а электронные фильтры - окружающие шумы.
Данные
ОСОБЕННОСТИ
- Дальность действия до 50 футов. / 15 m
- Изолированный выход 4 - 20 мА с интерфейсом HART 7
- Графический ЖК-дисплей
- Встроенное аналитическое программное обеспечение
- 5 настраиваемых реле / 8 ампер
- Возможность конфигурирования в качестве расходомера с открытым каналом
- Циклический режим работы насоса и мониторинг насоса
- Выходы для удаленного подсчета суммарных показателей
- Автоматическая регулировка усиления и мощности для сложных условий
ПРИМЕНЕНИЯ
- Различные жидкости, включая резервуары для хранения воды
- Твердые вещества умеренного диапазона, например, загрузочные и мешочные бункеры
- Минеральное масло
---
