1. Применение

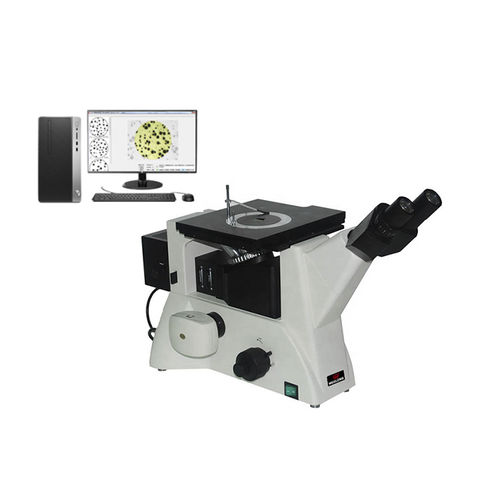

Триокулярный инвертированный металлографический микроскоп HL102-BW использует превосходную бесконечную оптическую систему и модульную концепцию функционального дизайна, что позволяет легко модернизировать систему и реализовать поляризационное наблюдение и другие функции. Компактный и стабильный корпус высокой жесткости полностью отвечает требованиям контроля вибрации при работе микроскопа. Идеальный дизайн отвечает требованиям эргономики, благодаря чему работа становится более удобной и комфортной, а пространство более широким. Он подходит для микроскопического наблюдения металлографической структуры и морфологии поверхности, и является идеальным инструментом для металлографии, минералогии и исследований в области точного машиностроения.
2. Спецификация
2.1 Окуляр: WF10X с широким полем зрения (поле зрения Φ22 мм)
2.2 Объектив:
PL L10X/0.25 Рабочее расстояние: 20.2 мм
PL L20X/0.40 Рабочее расстояние: 8.80 мм
PL L50X/0.70 Рабочее расстояние: 3.68 мм
PL L100X/0.85(сухой) Рабочее расстояние: 0.40 мм
2.3 Окулярная трубка: 45° наклон, диапазон регулировки IPD 53~75 мм
2.4 Механизм фокусировки: Коаксиальная грубая фокусировка, с устройством блокировки, значение микросетки: 2 мкм
2.5 Преобразователи: Пять отверстий (внутренняя фиксация шарикоподшипника)
2.6 Стадия
Механическая подвижная ступень, Размеры:242ммX200мм,
Диапазон перемещения: 30ммX30мм
Круглый вращающийся размер пластины стадии: Наибольший диаметр Ф130мм,
Минимальная прозрачная апертура менее Ф12мм
2.7 Программное обеспечение для металлографического анализа:
Металлографическая система автоматического анализа JX2015 версии
3-мегапиксельная камера Atlas
0.5 X адаптация
Микроизмерительная линейка
---
