1. Применение

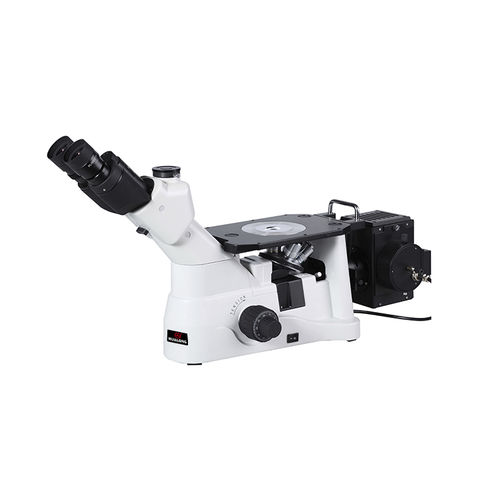

HL201-A использует бесконечную оптическую систему и модульную конструкцию функций. Высокая точка зрения, сверхширокое поле зрения, плоское поле зрения окуляра диаметром Ф22 мм. Он подходит для металлографического анализа, микроскопического наблюдения морфологии и структуры поверхности, полупроводников, FPD, печатных плат, металлических материалов, точных режущих инструментов и других производственных областей, а также подходит для обучения и исследований. Стандартный объектив полусветлого поля, высокая четкость и высокое восстановление цвета; В соответствии с различными приложениями промышленности и материаловедения, через модульную комбинацию, реализация яркого поля, поляризованного света и других методов наблюдения.
2. Спецификация
2.1 Оптическая система: Бесконечная оптическая система с коррекцией хроматических аберраций
2.2 Наблюдательная труба: Шарнирная тринокулярная головка, наклон 45°, диапазон регулировки угла наклона: 54-75 мм, односторонняя диоптрийная коррекция ±5 диоптрий Коэффициент разделения: бинокуляр 100%, бинокуляр: тринокуляр = 80%: 20%
2.3 Окуляр: Окуляр PL10X22mm с высокой точкой визирования большое поле зрения плоское поле зрения
2.4 Объектив
Бесконечное длинное рабочее расстояние плоское поле ахроматический металлографический объектив: LMPL5X /0.15 / WD10.8
Бесконечный ахроматический металлографический объектив с большим рабочим расстоянием и плоским полем: LMPL10X/0.3 / WD10
Бесконечный ахроматический металлографический объектив с большим рабочим расстоянием и плоским полем: LMPL20X/0.45 / WD4
Металлографический объектив Infinity с большим рабочим расстоянием и плоским полем с полуредукцией: LMPLFL50X/0.55 / WD7.8
2.5 Конвертер: Конвертер с пятью отверстиями
2.6 Стадия: Стационарная платформа: размер 160X250 мм
2.7 Рабочий стол: Металлическая пластина сцены (центральное отверстие Φ12) / металлическая пластина сцены (центральное отверстие Φ25) / пластина расширения сцены
---
