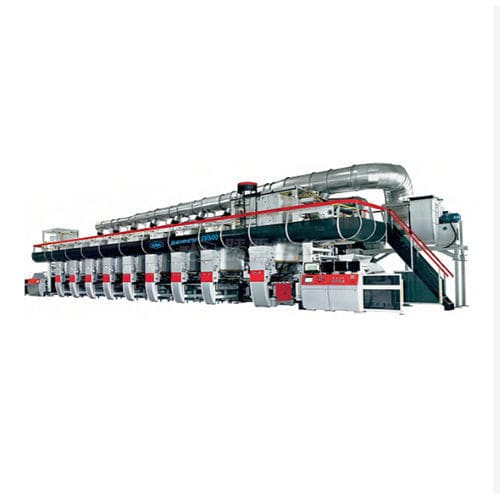

Печатный станок ротогравюра

для пластиковой пленкидля упаковкидля пленки BOPP

Обзор
Безвальная ротогравюрная печатная машина с пневматической системой подъёма и загрузки пластин/цилиндров разработана для быстрых замен пластин или цилиндров, точной регистрации и непрерывного высокоскоростного производства на гибких материалах. Безвальная схема использует пневматические патроны и интегрированную подъёмную тележку для автоматического позиционирования и закрепления цилиндров, что снижает ручную обработку и повышает безопасность оператора.

Ключевые преимущества

• Безвальная передача с пневматическими патронами для точного и воспроизводимого монтажа цилиндров
• Автоматическая подъёмная тележка обеспечивает погрузку/разгрузку одним оператором и ускоряет переналадку
• Время переналадки: менее 5 минут на станцию
• Высокая точность регистрации (±0,1 мм) для плотного совмещения цветов
• Жёсткая чугунная рама для поглощения вибраций при 150–350 м/мин
• Пневматические уплотнения и компоненты, стойкие к растворителям, для длительной службы
• Несколько блокировок безопасности и механический аварийный фиксатор для удержания цилиндров при падении давления

Материалы и совместимость процессов

• OPP, BOPP
• CPP, PE
• PET
• PVC
• NY (нейлон)

Применения

• Короткие тиражи пищевой и гибкой упаковки с частой сменой SKU
• Декоративные широкийформатные материалы и ламинаты (например, пленки под древесину, декоративные плёнки)
• Фармацевтическая упаковка, включая cold‑form блистерные фольги с требованием к точной регистрации

Техническая таблица
Parameter — Specification
Register Accuracy — ±0,1 mm
Operating Speed — 150–350 m/min
Chuck Pressure — 6–8 bar
Width Range — 600–1250 mm (adjustable)
Cylinder Weight Capacity — 100 kg+ per unit
Changeover Time — Under 5 minutes per station
Frame Construction — Heavy‑duty cast iron
Substrate Materials — OPP, BOPP, CPP, PE, PET, PVC, NY

Контроль качества и испытания
Оборудование проходит проверки биения и соосности (биение < 0,03 мм), пневматические нагрузочные испытания при 1,5× номинального веса цилиндра для обнаружения потерь давления и утечек, а также испытания стабильности регистрации с циклическими ускорениями/торможениями для верификации стабильности совмещения цветов.

Технические характеристики

• Точность регистрации: ±0,1 mm
• Рабочая скорость: 150–350 m/min
• Давление патрона: 6–8 bar
• Диапазон ширин: 600–1250 mm (регулируемый)
• Грузоподъёмность цилиндра: 100 kg+ на единицу
• Время переналадки: менее 5 минут на станцию
• Конструкция рамы: тяжёлая чугунная рама
• Материалы подложки: OPP, BOPP, CPP, PE, PET, PVC, NY
