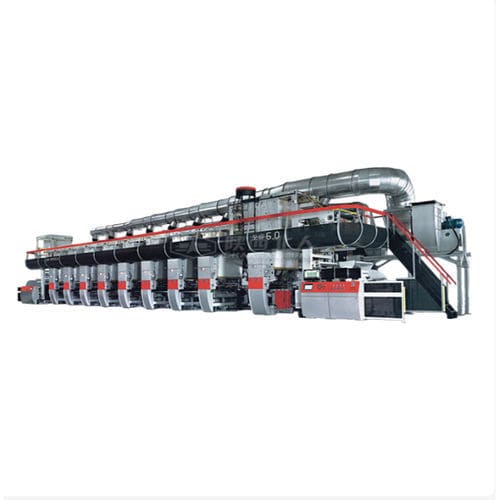

Печатный станок ротогравюра

для упаковкидля пленки BOPPдля пленки ОПП

Обзор
Ротографрювальная печатная машина Shaanxi Beiren (Environmentally Friendly Rotogravure Printing Machine) — это рулонная ротационная машина, спроектированная для минимизации воздействия на окружающую среду при обеспечении высокоскоростной и точной глубокой печати. Она сочетает поддержку водных и нетолуол/некетонных (NTNK) растворителей, сушку с тепловым насосом и рециркуляцией горячего воздуха, а также привод Electronic Line Shaft (ELS) с сервоуправлением для снижения выбросов ЛОС и теплового энергопотребления. Машина поддерживает моно-материалы и термочувствительные подложки, такие как MDO‑PE и BOPE, для устойчивых упаковочных решений.

Особенности

• Electronic Line Shaft (ELS): серводрайв, независимое управление каждым гравировальным цилиндром для точной регистрации и снижения механических потерь.
• Низкие выбросы: совместимость с водными и NTNK чернилами; предусмотрены решения для улавливания выбросов и интеграции RTO, обеспечивающие значительное сокращение ЛОС.
• Энергосбережение: сушка с поддержкой теплового насоса и рециркуляцией горячего воздуха снижает потребление тепловой энергии.
• Операционная эффективность: короткие переналадки, упрощенное техническое обслуживание (без смазки главного механического вала) и долговечные компоненты для непрерывного производства.
• Безопасность и мониторинг: интегрированный мониторинг LEL и проектные точки для обработки выбросов в целях соблюдения нормативов.

Передовые технологии
Пресс сочетает сервоуправление ELS с интеллектуальной сушкой: серводвигатели независимо приводят каждый цилиндр для поддержания регистрации в динамических условиях, а система с тепловым насосом и соплами высокоскоростной сушки эффективно обрабатывает медленно испаряющиеся водные чернила и возвращает тепловую энергию в процесс для повышения общей энергоэффективности.

Универсальность материалов

• Поддерживаемые субстраты: OPP, BOPP, CPP, PE, PET, PVC, NY.
• Совместима с биоразлагаемыми субстратами, такими как PLA, и с ультратонкими пленками до 10 микрон благодаря точному контролю натяжения и давления.
• Подходит для моно-материальных конструкций (например, mono‑PE) для обеспечения требований к переработке.

Ключевые технические характеристики
Материалы для печати — OPP, BOPP, CPP, PE, PET, PVC, NY
Точность регистрации — ≤ ±0.1 mm
Снижение выбросов — до 95% сокращения VOC
Энергосбережение — до 30% снижение тепловой энергии
Минимальная толщина пленки — 10 microns
Остаточный уровень растворителя — < 5 mg/m²

Применения

• Устойчивые пищевые упаковки: печать на перерабатываемых моно‑PE конструкциях с контролем давления для сохранения защитных свойств и перерабатываемости.
• Фармацевтическая упаковка: низкорастворительные составы для блистеров и алюминиевых пленок с контролируемыми уровнями остаточных растворителей.
• Биоразлагаемые этикетки и термоусадочные рукава: совместимость с PLA и PET‑G, зональная сушка и охлаждающие ролики для закрепления краски без искажения усадочных свойств.

Квалификация и контроль качества
Процедуры производства и испытаний включают проверку уровней остаточных растворителей методом газовой хроматографии, валидацию точности регистрации при различных рабочих скоростях, аудиты энергоэффективности и проверки утечек VOC. Ключевые компоненты изготавливаются на собственных мощностях и подвергаются установленным протоколам производства и испытаний.

Технические данные

• Наименование модели: Environmentally Friendly Rotogravure Printing Machine
• Система привода: Electronic Line Shaft (ELS) с серводвигателями для каждого цилиндра
• Точность регистрации: ≤ ±0.1 mm
• Возможность снижения выбросов: до 95% снижения VOC
• Снижение тепловой энергии: до 30% за счет теплового насоса и рециркуляции горячего воздуха
• Минимальная поддерживаемая толщина пленки: 10 microns
• Остаточный уровень растворителя после обработки: < 5 mg/m²
• Совместимые материалы для печати: OPP, BOPP, CPP, PE, PET, PVC, NY, PLA
• Интеллектуальная сушка: система с тепловым насосом и высокоскоростными соплами для сушки водных чернил
