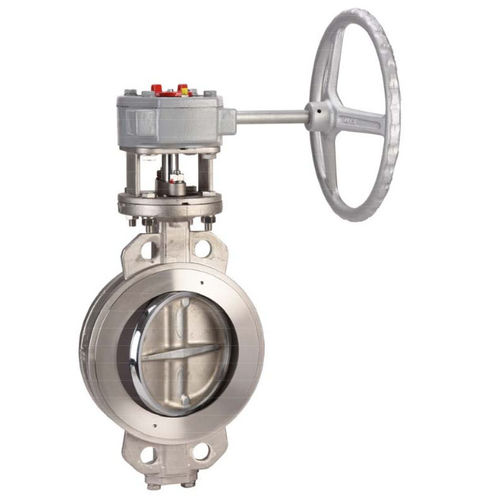

Клапан поворотный затвор 1116 series
с маховикомпластинкадвойной эксцентриситет

клапан поворотный затвор
клапан поворотный затвор
клапан поворотный затвор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
поворотный затвор
Привод
с маховиком
Корпус
пластинка, двойной эксцентриситет, из нержавеющей стали, из углеродистой стали, из алюминия, из железа
Применение
для химической промышленности, для системы отопления, для нефтяной отрасли, для холодильной системы, для судостроения
Другие характеристики
ISO, двунаправленный, пожаробезопасный
DN

МИН.: 50 mm
(1,969 in)

МАКС.: 350 mm
(13,78 in)

Давление

20 bar
(290,1 psi)

Температура

МИН.: -29 °C
(-20 °F)

МАКС.: 210 °C
(410 °F)

Описание

Устройство является пластинчатым и имеет 100%-ную герметичность, с фланцами, находящимися между ISO PN20 и ANS1150. Устройство безопасно от пожара в соответствии с ISO 10947:2010, и имеет монтажную площадку ISO 5211. Диск CF8M изготовлен из нержавеющей стали, железная рукоятка имеет 10 пластичных положений и оснащена запирающим устройством до DN150. Коробка передач имеет от DN 200 до DN600, с грунтовочным покрытием эпоксидно-красной окиси EP-02 и грунтовкой RAL2012. Толщина 10 pm для углеродистой стали, а финишное покрытие EP-04 эпоксидная эмаль серого цвета RAL 7045 имеет толщину 30 pm для углеродистой стали. СПЕЦИФИКАЦИИ : - 100% герметичность -Ваферный тип - между фланцами PN25orPN16 - Двойное смещение - Двунаправленный с преимущественным направлением потока, обозначенным стрелкой - Противопожарная безопасность в соответствии с ISO 10497 : 2010 - монтажная панель ISO 5211 - Болезнь CF8M из нержавеющей стали - Полностью пересекающийся шток - 10-позиционная рукоятка из ковкого чугуна. с фиксатором до DN150 - редукторfromDN200toDN600 - неорганический цинк, богатый грунтовкой, серый цвет. 10 часов вечера толщина - Окрасьте алюминий термостойким алюминиевым серебристым цветом RAL 1504. 30 ч. 00 м. толщина - Ручка из ковкого чугуна EN GJS-400-15 с серебряной окраской RAL 9006 цвет ИСПОЛЬЗОВАНИЕ: - Теплоэнергетика. Геотермика. Промышленный холод. Судостроение. Нефтехимия - пар: 10 баров максимум -Мин. и макс. Температура Ц : от - 29°C до + 210°C - Максимальное давление Ps : 25 бар (см. график) - При использовании в тупике трубопровода, обратное предпочтительное направление потока RANGE.* - Тип вафли с корпусом из углеродистой стали . и ручкой Ref. 1113 DN 50 до DN 150 - Тип вафли с кузовом из углеродистой стали . и коробкой передач Ref. 1113 DN 200 до DN 600

---

Каталоги

CATALOGUE INDUSTRIE 2019
CATALOGUE INDUSTRIE 2019
238 Страницы
CATALOGUE 2020
CATALOGUE 2020
364 Страницы
* Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.
