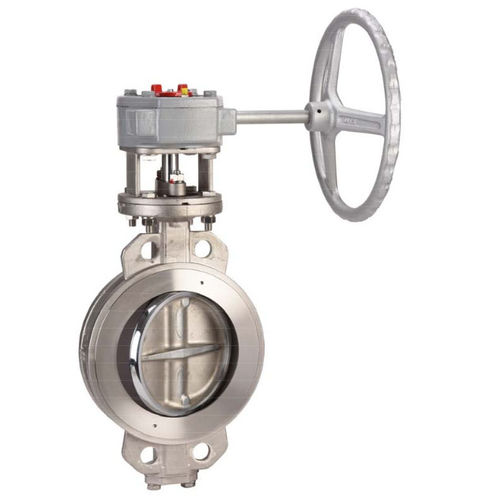

Клапан поворотный затвор 1115 series

с маховикомпластинкадвойной эксцентриситет

Серия DN50-500 1110 оснащена диском CF8M из нержавеющей стали с грунтовочным покрытием EP-02 эпоксидно-красной окиси RAL2012 и финишным эпоксидным покрытием EP-04 эмалью серого цвета RAL 7045. Тип углеродистой стали (арт. 1115) толщиной 10 30 pm. Полный перекрестный шток, имеет 10 положений, управляется рукояткой из ковкого железа, с запирающим устройством до DN150 или NPS 6. Коробка передач от DN 200 до DN600 или NPS от 8" до 24". Это устройство является пластинчатым, двойным эксцентриком и 100% герметичным и двунаправленным с предпочтительным направлением потока, обозначенным стрелкой. Монтажная панель соответствует ISO 5211, пожаробезопасна согласно ISO 10497 : 2010, и, наконец, между фланцами ISO PN20 ANS1150. СПЕЦИФИКАЦИИ : - 100% герметичность -Ваферный тип - между фланцами PN25orPN16 - Двойное смещение - Двунаправленный с преимущественным направлением потока, обозначенным стрелкой - Противопожарная безопасность в соответствии с ISO 10497 : 2010 - монтажная панель ISO 5211 - Болезнь CF8M из нержавеющей стали - Полностью пересекающийся шток - 10-позиционная рукоятка из ковкого чугуна. с фиксатором до DN150 - редукторfromDN200toDN600 - неорганический цинк, богатый грунтовкой, серый цвет. 10 часов вечера толщина - Окрасьте алюминий термостойким алюминиевым серебристым цветом RAL 1504. 30 ч. 00 м. толщина - Ручка из ковкого чугуна EN GJS-400-15 с серебряной окраской RAL 9006 цвет ИСПОЛЬЗОВАНИЕ: - Теплоэнергетика. Геотермика. Промышленный холод. Судостроение. Нефтехимия - пар: 10 баров максимум -Мин. и макс. Температура Ц : от - 29°C до + 210°C - Максимальное давление Ps : 25 бар (см. график) - При использовании в тупике трубопровода, обратное предпочтительное направление потока RANGE.* - Тип вафли с корпусом из углеродистой стали . и ручкой Ref. 1113 DN 50 до DN 150
