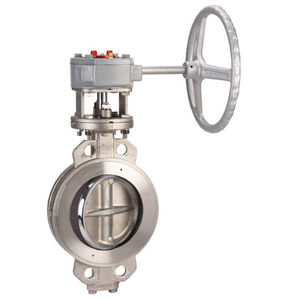

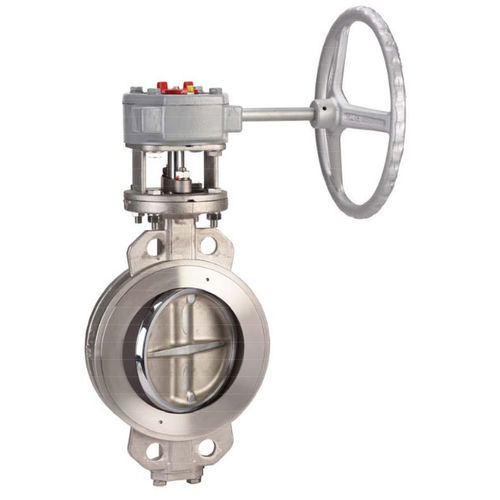

Клапан поворотный затвор 1113 series

с маховикомпластинкадвойной эксцентриситет

Это устройство пластинчатого типа обеспечивает 100%-ную герметичность с фланцами ISO PN25. Двойное эксцентриковое устройство является двунаправленным с преимущественным направлением потока, обозначенным стрелкой. Оно соответствует требованиям пожарной безопасности в соответствии с нормами ISO 10497:2010 и имеет монтажную площадку по ISO 5211. Устройство оснащено диском из нержавеющей стали CF8M и полным перекрестным штоком. Рукоятка из ковкого чугуна имеет 10 положений и стопорное устройство до DN150. Коробка передач варьируется от DN200 до DN600 Имеет грунтовку EP-02 эпоксидно-красную грунтовку RAL2012 толщиной 10 часов вечера для углеродистой стали, а также финишную окраску EP-04 эпоксидной эмалью серого цвета RAL7045 толщиной 30 часов вечера. СПЕЦИФИКАЦИИ : - 100% герметичность -Ваферный тип - между фланцами PN25orPN16 - Двойное смещение - Двунаправленный с преимущественным направлением потока, обозначенным стрелкой - Противопожарная безопасность в соответствии с ISO 10497 : 2010 - монтажная панель ISO 5211 - Болезнь CF8M из нержавеющей стали - Полностью пересекающийся шток - 10-позиционная рукоятка из ковкого чугуна. с фиксатором до DN150 - редукторfromDN200toDN600 - неорганический цинк, богатый грунтовкой, серый цвет. 10 часов вечера толщина - Окрасьте алюминий термостойким алюминиевым серебристым цветом RAL 1504. 30 ч. 00 м. толщина - Ручка из ковкого чугуна EN GJS-400-15 с серебряной окраской RAL 9006 цвет ИСПОЛЬЗОВАНИЕ: - Теплоэнергетика. Геотермика. Промышленный холод. Судостроение. Нефтехимия - пар: 10 баров максимум -Мин. и макс. Температура Ц : от - 29°C до + 210°C - Максимальное давление Ps : 25 бар (см. график) - При использовании в тупике трубопровода, обратное предпочтительное направление потока RANGE.* - Тип вафли с корпусом из углеродистой стали . и ручкой Ref. 1113 DN 50 до DN 150 - Тип вафли с кузовом из углеродистой стали . и коробкой передач Ref. 1113 DN 200 до DN 600 - Референт по редукторам. 1193 от DN 50 до DN 350
