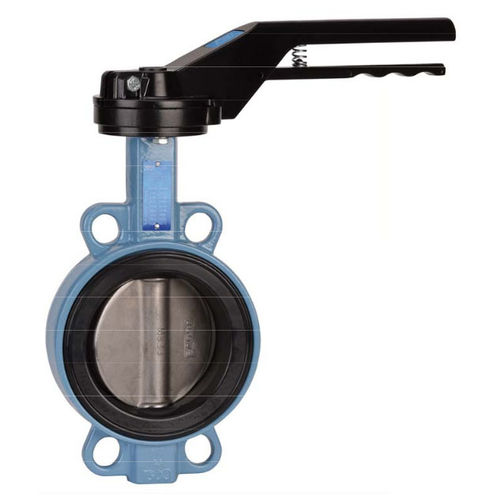

Клапан поворотный затвор 1146 series
с рычагомизоляционныйдля кислоты

клапан поворотный затвор
клапан поворотный затвор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
поворотный затвор
Привод
с рычагом
Функция
изоляционный
Проводимые вещества
для кислоты
Корпус
пластинка, IP65, из чугуна, из нержавеющей стали, из СКЭП
Другие характеристики
ISO
DN

МИН.: 40 mm
(1,575 in)

МАКС.: 300 mm
(11,811 in)

Давление

16 bar
(232,1 psi)

Температура

МИН.: -10 °C
(14 °F)

МАКС.: 90 °C
(194 °F)

Описание

Эта вафельная вставка для бабочек разработана с длинной горловиной для изоляции, в комплекте с полным скрещивающимся стержнем, диском Uranus B6 и съемным сиденьем Hypalon®. Благодаря 9-позиционному рычагу, оснащенному запорным устройством до DN200, клапан может останавливать работу в любом положении (кроме DN250 до 300). Клапан имеет цветовое покрытие RAL 5024 по шкале Рилсан и толщину 250-300 микрон. Клапан поставляется с монтажной площадкой ISO 5211, и опциональным 75-миллиметровым удлинителем штока и квадратным рычагом 30x30 мм для специального ключа. СПЕЦИФИКАЦИИ ; - длинная шея для изоляции - монтажная панель ISO 5211 -Ваферный тип - между фланцами PN1Û/16 от DN32/40 до 400 и классом 150 (PN20) от DN40 до 400 (сверху по запросу) - Фланцы Betwwen PN10 от DN45Û до DN 1400 - Полностью пересекающийся шток - Съемное EPDM сиденье - Заболевание нержавеющей сталью до DN100 - Заболевание ковкого железа с покрытием из черного нилсана +/- 300 р на DN100 - 9-позиционный рычаг с запорной арматурой до DN200 . стопор в айловых положениях, но без фиксации от DN250 до 300 - цвет кузова с покрытием Рилсан RAL 5024,250-300 мкм толщиной - удлинитель стержня 75 мм (опция) - Квадратный рычаг 30x30 мм для специального ключа (опция) ИСПОЛЬЗОВАНИЕ: -Жидкости: Холодная и горячая вода. питьевая вода - Мин. и макс. Температура Ц : От -20°C до +110°C - Максимальное давление Ps : 16 бар до DN300,10 бар выше (см. графики на стр. 5) RANGE : - с рычагом от DN 32 до DN 300 - Голый стебель от DN 350 до DN1400 - возможна поставка редуктора с классом защиты IP65 ( Ref. 1197) от DN 32 до DN 1400 - IP65 Цепной редуктор (Ref. 1194) от DN 32 до DN 500

---
