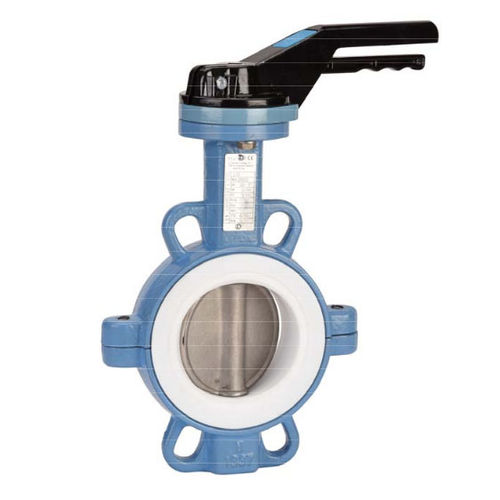

Клапан поворотный затвор 1145 series

с рычагомизоляционныйдля кислоты

Серия 1145, производимая компанией Sferaco, представляет собой пластинчатый клапан-бабочку с полным перекрестным штоком и длинной горловиной для изоляции. Клапан интегрирован с диском, изготовленным из нержавеющей стали, и монтажной площадкой ISO 5211. Устройство также включает в себя уплотнительное кольцо из PTFE, толщиной 3 мм с эластичной прокладкой из силикона, и толщиной 6 мм. СПЕЦИФИКАЦИИ ; - длинная шея для изоляции - монтажная панель ISO 5211 -Ваферный тип - между фланцами PN1Û/16 от DN32/40 до 400 и классом 150 (PN20) от DN40 до 400 (сверху по запросу) - Фланцы Betwwen PN10 от DN45Û до DN 1400 - Полностью пересекающийся шток - Съемное EPDM сиденье - Заболевание нержавеющей сталью до DN100 - Заболевание ковкого железа с покрытием из черного нильсана +/- 300 р на DN100 - 9-позиционный рычаг с запорной арматурой до DN200 . стопор в айловых положениях, но без фиксации от DN250 до 300 - цвет кузова с покрытием Рилсан RAL 5024,250-300 мкм толщиной - удлинитель стержня 75 мм (опция) - Квадратный рычаг 30x30 мм для специального ключа (опция) ИСПОЛЬЗОВАНИЕ: -Жидкости: Холодная и горячая вода. питьевая вода - Мин. и макс. Температура Ц : От -20°C до +110°C - Максимальное давление Ps : 16 бар до DN300,10 бар выше (см. графики на стр. 5) RANGE : - с рычагом от DN 32 до DN 300 - Голый стебель от DN 350 до DN1400 - возможна поставка редуктора с классом защиты IP65 ( Ref. 1197) от DN 32 до DN 1400 - IP65 Цепной редуктор (Ref. 1194) от DN 32 до DN 500 - По запросу. удлинитель штока с длиной вращения (Rot. 98665) - По запросу. Ручка и болты из нержавеющей стали CF8M Арт. 9831250-9831264
