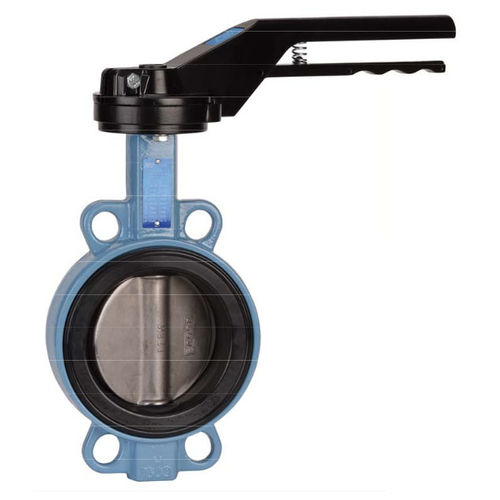

Клапан поворотный затвор 1154 series
с рычагомизоляционныйдля масла

клапан поворотный затвор
клапан поворотный затвор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
поворотный затвор
Привод
с рычагом
Функция
изоляционный
Проводимые вещества
для масла, для кислоты, для углеводорода, для бензина, для нефти, для биогаза, для CO2
Корпус
пластинка, с покрытием, IP65, из чугуна, из нержавеющей стали, из ПТФЭ, из СКЭП
Применение
для газовой промышленности
Другие характеристики
ISO
DN

МИН.: 40 mm
(1,575 in)

МАКС.: 600 mm
(23,622 in)

Давление

10 bar, 16 bar
(145 psi, 232,1 psi)

Температура

МИН.: -5 °C
(23 °F)

МАКС.: 180 °C
(356 °F)

Описание

Серия 1145, производимая компанией Sferaco, представляет собой пластинчатые поворотные заслонки, интегрированные с диском, изготовленным из нержавеющей стали, монтажной площадкой ISO 5211, длинной горловиной для изоляции и корпусом, разделенным на 2 части. В него также входит уплотнительное кольцо из PTFE толщиной 3 мм, которое включает в себя эластичную прокладку толщиной 6 мм, изготовленную из силикона Шток агрегата может быть удлинен до 75 мм. СПЕЦИФИКАЦИИ ; - длинная шея для изоляции - монтажная панель ISO 5211 -Ваферный тип - между фланцами PN1Û/16 от DN32/40 до 400 и классом 150 (PN20) от DN40 до 400 (сверху по запросу) - Фланцы Betwwen PN10 от DN45Û до DN 1400 - Полностью пересекающийся шток - Съемное EPDM сиденье - Заболевание нержавеющей сталью до DN100 - Заболевание ковкого железа с покрытием из черного нильсана +/- 300 р на DN100 - 9-позиционный рычаг с запорной арматурой до DN200 . стопор в айловых положениях, но без фиксации от DN250 до 300 - цвет кузова с покрытием Рилсан RAL 5024,250-300 мкм толщиной - удлинитель стержня 75 мм (опция) - Квадратный рычаг 30x30 мм для специального ключа (опция) ИСПОЛЬЗОВАНИЕ: -Жидкости: Холодная и горячая вода. питьевая вода - Мин. и макс. Температура Ц : От -20°C до +110°C - Максимальное давление Ps : 16 бар до DN300,10 бар выше (см. графики на стр. 5) RANGE : - с рычагом от DN 32 до DN 300 - Голый стебель от DN 350 до DN1400 - возможна поставка редуктора с классом защиты IP65 ( Ref. 1197) от DN 32 до DN 1400 - IP65 Цепной редуктор (Ref. 1194) от DN 32 до DN 500 - По запросу. удлинитель штока с длиной вращения (Rot. 98665) - По запросу. Ручка и болты из нержавеющей стали CF8M Арт. 9831250-9831264

---
