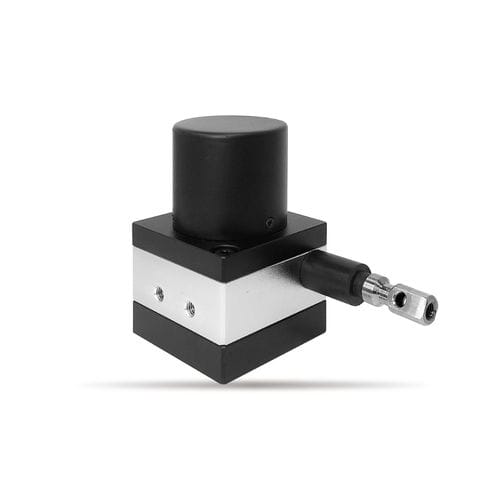

Датчик положения с кабелем XL50SH

без механической связимагнитныйс эффектом Холла

Краткое описание
Датчик положения тросового типа XL50SH для измерения линейного перемещения. Экономичная версия с несколькими стандартными вариантами выходов и корпусом из анодированного алюминия.

Характеристики

• Датчик положения тросового типа (draw-wire)
• Экономичная версия
• Диапазон измерения: 100–1500 мм (в зависимости от модели)
• Варианты выходных сигналов: 0–100% Vcc, 0–10 В, 4–20 мА

Применение

• Сельскохозяйственная техника
• Строительная техника
• Погрузчики

Общие механические характеристики
Диапазон измерения: макс. 1500 мм
Степень защиты: IP54 (электрические части)
Сила: 2 N–5,5 N
Ресурс механики: 2 000 000 циклов
Масса: примерно 350 г
Материал корпуса: анодированный алюминиевый сплав
Трос: 0,6 мм нержавеющая сталь с полиамидным покрытием
Макс. скорость возвратно-поступательного движения: 300 мм/с
Длина кабеля: 1,5 м

Эксплуатационные характеристики
Диапазон рабочей температуры: -30°C…+85°C
Диапазон температуры хранения: -30°C…+85°C
Удар: 10G, 10 Hz–1,5 kHz
Вибрация: 50G, 10 ms

Общие электрические характеристики
Питающее напряжение: 5 V ±10%
Выходной сигнал: 0–100% Vcc (также доступны 0–10 В, 4–20 мА)
Потребление тока (без нагрузки): <80 mA
Отклонение выхода на концах: <1% · VCC
Сопротивление нагрузки: >100 kΩ
Погрешность линейности: 0,3% FS
Точность повторяемости: 0,03%
Разрешение: 0,2 мм (стандарт), 0,025 мм (опция)

Доступные специальные варианты
Доступные опции: многоступенчатые выходы, специальные кабели, повышенные степени защиты и другие пользовательские конфигурации.

Характеристики / технические данные

• Модель: XL50SH
• Диапазон измерения: до 1500 мм
• Выход: 0–100% Vcc / 0–10 В / 4–20 мА
• Питание: 5 V ±10%
• Защита (электрические части): IP54
• Корпус: анодированный алюминиевый сплав
• Трос: 0,6 мм нержавеющая сталь с полиамидным покрытием
• Механический ресурс: 2 000 000 циклов
• Рабочая температура: -30°C…+85°C
• Масса: ~350 г
