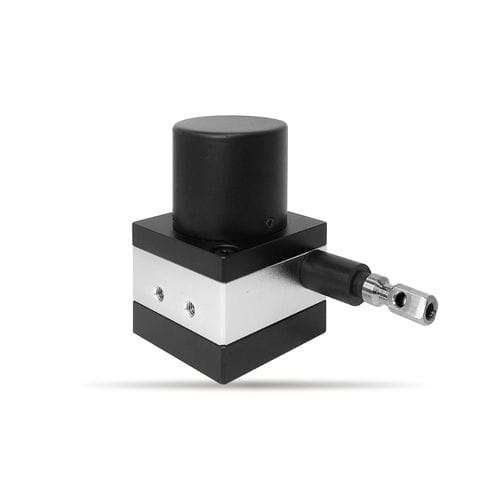

Датчик положения с кабелем XL50SBбез механической связимагнитныйCANopen
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- с кабелем
- Контактный / бесконтактный
- без механической связи
- Технология
- магнитный
- Выходной сигнал
- CANopen, CAN bus
- Объект измерения
- для металла
- Степень защиты
- IP54
- Место применения
- для промышленности, для суровых природных условий, для использования в гидравлике, для станка, для ограниченного пространства, для интенсивного использования, для сельскохозяйственных машин, для автоматизации
- Другие характеристики
- компактный, абсолютный, высокоточный, высокое разрешение, экономичный, герметичный
- Диапазон измерений
МИН.: 10 cm
(3,94 in)МАКС.: 150 cm
(59,06 in)- Линейность
0,3 %
- Напряжение питания
МИН.: 5 V
МАКС.: 30 V
- Температура окружающей среды
МИН.: -35 °C
(-31 °F)МАКС.: 85 °C
(185 °F)
Описание
Обзор продукта
Применение
Особенности
Механические характеристики
Диапазон измерений: макс. 1500 мм
Степень защиты: IP54 (электрические части)
Сила натяжения: 2 N–5.5 N
Ресурс механический: 2 000 000 циклов
Масса: прибл. 350 г
Материал корпуса: анодированный алюминиевый сплав
Трос: 0,6 мм, нержавеющая сталь с полиамидным покрытием
Макс. скорость возвратно-поступательного движения: 300 мм/с
Длина кабеля: 1,5 м
Эксплуатационные условия
Диапазон рабочих температур: -30℃ до +85℃
Диапазон температур хранения: -30℃ до +85℃
Удар: 10G, 10 Hz–1,5 kHz
Вибрация: 50G, 10 ms
Электрические характеристики
Питание: 5 V ±10% или 12–30 V
Интерфейс: RS485, CAN
Выходные сигналы: Modbus RTU, CANopen
Погрешность линейности: 0.3% FS
Точность повторяемости: 0.03%
Разрешающая способность (за оборот): 0.2 мм (стандарт), 0.025 мм (опция)
Доступные варианты
Варианты: мультисегментный выход, специальные кабели, повышенная степень защиты, индивидуальные конфигурации по запросу.
Технические характеристики
- Датчик положения с тросиком (draw-wire).
- Экономичная версия.
- Диапазон измерений: 100–1500 мм.
- Выходные протоколы: Modbus RTU, CANopen.
Применение
- Сельскохозяйственная техника
- Строительная техника
- Погрузчики
Особенности
- Компактная конструкция тросового датчика для линейного позиционирования
- Экономичная модель для задач с ограниченным бюджетом
- Диапазон измерений выбирается от 100 до 1500 мм
- Цифровые протоколы: Modbus RTU, CANopen
Механические характеристики
Диапазон измерений: макс. 1500 мм
Степень защиты: IP54 (электрические части)
Сила натяжения: 2 N–5.5 N
Ресурс механический: 2 000 000 циклов
Масса: прибл. 350 г
Материал корпуса: анодированный алюминиевый сплав
Трос: 0,6 мм, нержавеющая сталь с полиамидным покрытием
Макс. скорость возвратно-поступательного движения: 300 мм/с
Длина кабеля: 1,5 м
Эксплуатационные условия
Диапазон рабочих температур: -30℃ до +85℃
Диапазон температур хранения: -30℃ до +85℃
Удар: 10G, 10 Hz–1,5 kHz
Вибрация: 50G, 10 ms
Электрические характеристики
Питание: 5 V ±10% или 12–30 V
Интерфейс: RS485, CAN
Выходные сигналы: Modbus RTU, CANopen
Погрешность линейности: 0.3% FS
Точность повторяемости: 0.03%
Разрешающая способность (за оборот): 0.2 мм (стандарт), 0.025 мм (опция)
Доступные варианты
Варианты: мультисегментный выход, специальные кабели, повышенная степень защиты, индивидуальные конфигурации по запросу.
Технические характеристики
- Модель: XL50SB
- Тип: датчик положения с тросиком
- Диапазон измерений: 100–1500 мм (макс. 1500 мм)
- Степень защиты: IP54 (электрические части)
- Рабочая температура: -30℃ до +85℃
- Питание: 5 V ±10% или 12–30 V
- Выход: RS485 / CAN; протоколы: Modbus RTU, CANopen
- Линейность: 0.3% FS
- Повторяемость: 0.03%
- Разрешение: 0.2 мм стандарт; 0.025 мм опция
- Механический ресурс: 2 000 000 циклов
- Масса: ≈350 г
- Корпус: анодированный алюминиевый сплав
- Трос: 0,6 мм нержавеющая сталь с покрытием
- Макс. скорость: 300 мм/с
- Длина кабеля: 1,5 м
Каталоги
DRAW WIRE SENSOR XL50SB
4 Страницы
