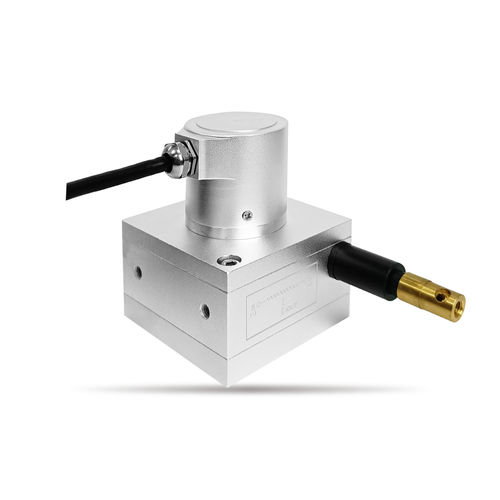

Датчик положения с кабелем XL60
многооборотныйбез механической связипотенциометрический

датчик положения с кабелем
датчик положения с кабелем
датчик положения с кабелем
датчик положения с кабелем
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с кабелем, многооборотный
Контактный / бесконтактный
без механической связи
Технология
потенциометрический, магнитный, с эффектом Холла, с сопротивлением
Выходной сигнал
с аналоговым выходом, с потенциометрическим выходом
Объект измерения
прозрачный
Степень защиты
IP65, IP54
Место применения
для промышленности, для суровых природных условий, для робототехники, для интенсивного использования, для мобильной гидравлики, для измерения длинных расстояний, для исполнительного устройства, осевой нагрузки, для опасной зоны, для автоматизации
Другие характеристики
прямоугольный, компактный, прочный, абсолютный, сверхточный, из нержавеющей стали, высокое разрешение, вибростойкий, гибкий, с большим расстоянием обнаружения, экономичный, противоударный
Диапазон измерений

МИН.: 600 mm
(23,62 in)

МАКС.: 1 500 mm
(59,06 in)

Напряжение питания

5 V, 24 V

Температура окружающей среды

МИН.: -30 °C
(-22 °F)

МАКС.: 85 °C
(185 °F)

Описание

Датчик протяжки проводов серии XL60 - Экономичный вариант датчика протяжки проволоки - Доступен для многооборотного потенциометра с проволочной обмоткой (тип W) - Доступен для многооборотного бесконтактного потенциометра на эффекте Холла (тип H) - Диаметр корпуса 63мм*63мм - Диапазон измерения: 1500 мм для типа H, 600~1500 мм для типа W - Множественные выходные сигналы: 5K, 10K, 0~5V, 0~10V, или 4-20mA Общие механические характеристики - Ход измерения: 1500 мм - Растягивающее усилие: 2~4N - Срок службы механической части: Приблизительно 1,000,000 для типа W, Приблизительно 20,000,000 для типа H - Макс. скорость возвратно-поступательного движения: 600 мм/с - Длина кабеля: 2 м, возможна специальная длина Технические характеристики окружающей среды - Диапазон рабочих температур: - 30℃~+85℃ - Диапазон температур хранения: - 30℃~+85℃ - Вибрация: 10~1500 Гц, 10G - Удар: 50G Общие электрические характеристики Многооборотный датчик на эффекте Холла Модель (тип H) - Входное напряжение / выходной сигнал: 5В вход, 0~5В выход; 15~30В вход, 0~10В выход.. - Сопротивление нагрузки: >10 KΩ - Электрический угол: 3600°±7° - Допуск независимой линейности: ±0,5% - Разрешение: 4096 (12 бит) - Скорость обновления: 0.3 мс Многооборотная модель POT с проволочной намоткой (тип W) - Входное напряжение / выходной сигнал: 5V вход, 0~5V выход; 24V вход, 0~10V выход; 24V вход, 4~20mA выход; 0~5K выход, 0~10K выход.. - Электрический угол: 3600°±5° - Допуск независимой линейности: ±0,25% (стандарт), ±0,15% (точность) - Разрешение: 5000 (5K) / 6400 (10K) - Точность повторяемости: 0,01% - Частота отклика: ≤300KHz Специальные характеристики - Доступен для многосегментного выхода, специальных кабелей, высокой степени защиты и т.д.. Пожалуйста, свяжитесь с нами по адресу trade1@sakae.cn для настройки XL60.

---

ВИДЕО

Каталоги

LINEAR SENSOR XL60
LINEAR SENSOR XL60
3 Страницы
