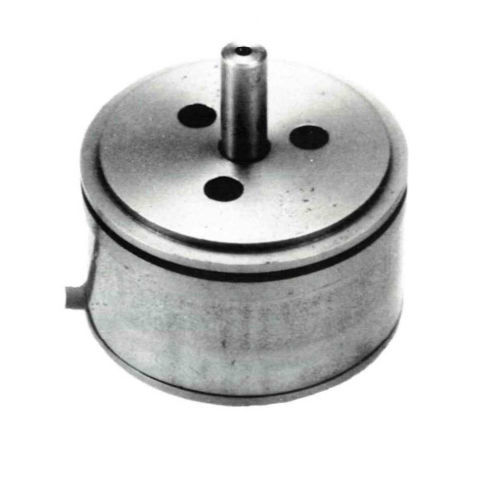

Угловой датчик положения R40A

бесконтактныйRVDT4-20мА

Датчик углового положения Sensonics серии R40A использует принцип вращающегося дифференциального трансформатора (RVDT) для преобразования вращения вала в пропорциональный электрический выходной сигнал. Первичная обмотка R VDT питается переменным током от внешнего источника и индуцирует во вторичных обмотках сигнал переменного тока, величина и фаза которого определяются угловым положением ротора специальной формы, закрепленного на рабочем валу. Для получения сигнала постоянного тока, пропорционального положению вала, необходимо отдельное внешнее формирование сигнала. R40A размещен в корпусе из нержавеющей стали, соответствующем формату синхронизатора 18-го размера. Рабочий вал диаметром 6,35 мм и длиной 15,4 мм внутри поддерживается парой миниатюрных прецизионных шариков, которые обеспечивают непрерывное вращение и минимальное трение. На задней панели устройства расположен кабельный вывод и опциональная гибкая оболочка из нержавеющей стали заданной длины. Несмотря на то, что преобразователь способен непрерывно вращаться, график зависимости угла поворота от величины и фазы выходного сигнала за 3600 секунд даст одну полную синусоиду (и, следовательно, два положения, разделенные 1800 оборотами, в которых выходной сигнал равен нулю). Чтобы избежать двусмысленности, при окончательном тестировании выбирается только одно из нулевых положений, а калибровка производится в наиболее линейном диапазоне по обе стороны от этого нуля. На вал и корпус наносится маркировка, показывающая центровку в выбранной нулевой точке. Предоставляются индивидуальные сертификаты калибровки.
