Формирователь сигнала для преобразователя линейно-регулируемого дифференциального трансформатора DC8042

4-20 мА

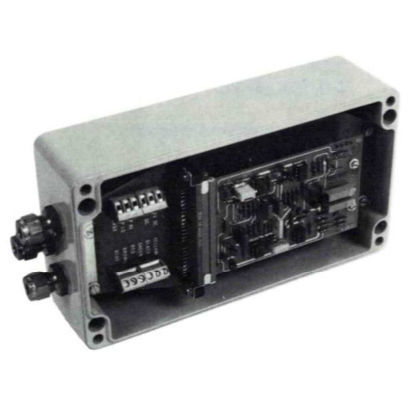

Драйверы L VDT серии DC8042 представляют собой осциллятор/демодулятор для LVDT-преобразователей. Устройства состоят из стандартных печатных плат Sensonics, размещенных вместе с блоком питания в атмосферостойком литом корпусе. Входные и выходные соединения с внутренними клеммными колодками осуществляются через встроенные кабельные вводы. Внутренний блок платы состоит из отдельных компонентов, установленных на ламинате из стекловолокна, склеенного смолой, с печатными проводниками из луженой меди и позолоченными краевыми контактами. На плате имеются миниатюрные многооборотные потенциометры для настройки усиления и нуля. Устройство обеспечивает синусоидальный выходной сигнал на частоте 3 КГц для возбуждения датчика, усиление, фазочувствительную демодуляцию, активный фильтр низких частот для получения выходного сигнала постоянного напряжения и, кроме того, имеет выходной каскад тока.
