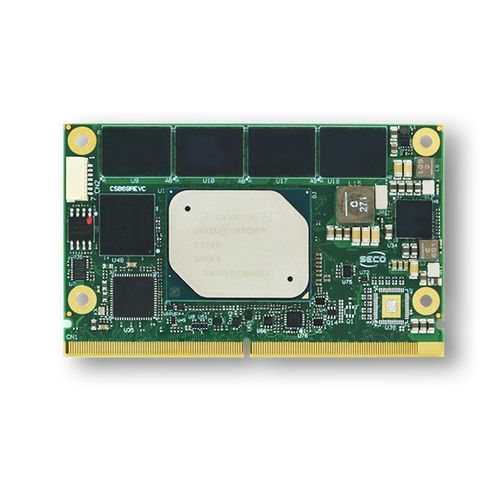

Компьютер на модуле SMARC 2.1 SOM-SMARC-APL

размер SIntel® AtomIntel® Atom x7-E3950

Обзор
SOM-SMARC-APL — это Computer on Module (CoM), соответствующий SMARC Rel. 2.1, на базе процессоров Intel® Atom™ X Series, Intel® Celeron® J/N Series и Intel® Pentium® N Series (Apollo Lake). Модуль поддерживает до 3 независимых дисплеев и аппаратное декодирование/кодирование 4K (HEVC H.265, H.264, VP8, SVC, MVC). Включает впаянную память LPDDR4-2400 до 8 ГБ, опциональный eMMC 5.0 на плате, до 2x Gigabit Ethernet и 2x MIPI CSI; габариты 50 x 82 мм. Доступны коммерческая и промышленная температурные версии.

Ключевые характеристики

• Варианты CPU: Intel® Atom™ x5-E3930, x5-E3940, x7-E3950; Intel® Pentium® N4200; Intel® Celeron® N3350, J3455, J3355
• Графика: Встроенный контроллер Intel® HD Graphics 500/505, до 18 Execution Units
• Память: Впаянная LPDDR4-2400 до 8 ГБ
• Дисплеи: До 3 независимых дисплеев; DP++ до 4096x2160@60Hz, eDP до 3840x2160@60Hz, HDMI до 3840x2160@30Hz

Безопасность и ПО

• Встроенный Secure Boot для обеспечения целостности системы с первого запуска
• OTA-обновления для безопасного удалённого распространения ПО
• Мониторинг устройств для непрерывной проверки состояния и активности
• Интеграция ОС на базе Yocto для настраиваемых и защищённых сборок
• Сертифицированное соответствие EN18031-1
• Поддержка контейнеров (Docker) для изолированного управления приложениями
• Интеграция с Clea для мониторинга безопасности, патчинга и автоматизации обновлений
• Опциональный TPM 1.2 / 2.0

Технические характеристики

• Модель: SOM-SMARC-APL (SMARC Rel. 2.1)
• CPU: Intel® Atom™ x5-E3930 / x5-E3940 / x7-E3950; Intel® Pentium® N4200; Intel® Celeron® N3350 / J3455 / J3355
• Макс. количество ядер: 4
• Память: Single/Dual/Quad-channel впаянная LPDDR4-2400, до 8 ГБ
• Графика: Встроенный Intel® HD Graphics 500/505, до 18 EUs; аппаратное 4K декодирование/кодирование
• Видео-интерфейсы: eDP или двухканальный LVDS (через мост); HDMI; DP++; 2x MIPI CSI
• Хранилище: Опциональный впаянный eMMC 5.0; внешний канал SATA Gen3; интерфейс SD
• Сеть: До 2x Gigabit Ethernet (Intel® I210 или I211)
• USB: 6x USB 2.0 Host; 2x USB 3.0 Host
• PCI: 4x PCIe root ports
• Аудио: HD Audio; I2S
• Серийные порты: 2x 2‑проводных HS-UART; 2x 4‑проводных UART
• Прочие интерфейсы: До 14x GPIO; I2C; SMBus; 2x SPI; управление вентилятором; сигналы управления питанием
• Питание: +5 VDC и +3.3 V_RTC
• ОС: Microsoft® Windows 10 Enterprise (64-bit); Windows 10 IoT Core; Linux; Yocto
• Температурный диапазон: Commercial 0°C ÷ +60°C; Industrial -40°C ÷ +85°C (измерено на стандартном теплоотводе SECO)
• Габариты: 50 x 82 мм
• Номера деталей: Доступны различные модификации RB69 с разными конфигурациями CPU, ОЗУ, eMMC и интерфейсами
