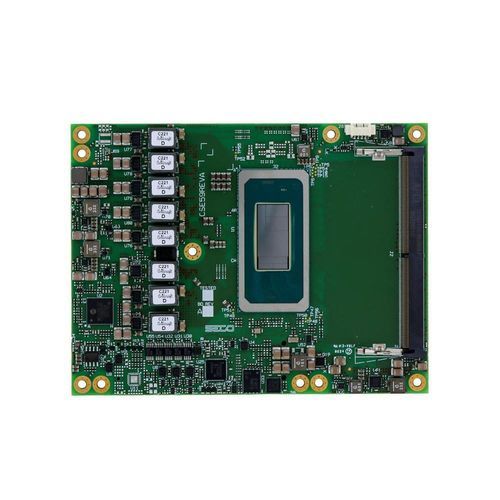

Компьютер на модуле COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Обзор
COM Express Rev. 3.1 Type 6 Basic модуль (E59), совместимый с процессорами Intel® Core™ Ultra Series 2 (кодовое имя Arrow Lake, H- и U-SKU). Предназначен для встроенных и edge-систем, требующих конфигурируемый CPU, продвинутой графики и широких возможностей I/O.

Ключевые особенности

• CPU: Поддержка Intel® Core™ Ultra Series 2 (H и U, несколько SKU, включая варианты с vPRO)
• Graphics: Интегрированный контроллер Intel® Xe LPG+ (до 8 Xe ядер / 128 EU), поддержка до 4 независимых дисплеев
• Memory: 2x DDR5 SO-DIMM слота, поддержка DDR5-6400 IBECC, до 64 ГБ
• Connectivity: 1x NBase-T (2.5GbE), USB4/USB 10Gbps/Hi-Speed USB, до 20 конфигурируемых линий PCIe Gen4

Безопасность и ПО

• Поддержка Secure Boot для обеспечения целостности платформы
• OTA-обновления для безопасного удалённого распространения ПО/прошивки
• Мониторинг устройств и интеграция управления
• Интеграция Yocto-базированного защищённого ОС и поддержка контейнеризации (Docker)
• Поддержка соответствия требованиям безопасности (например, EN18031-1) и опциональный TPM 2.0

Ресурсы и упаковка
Технический паспорт, документация для разработчиков и информация по заказу доступны на странице продукта. Заводские опции и альтернативы перечислены в datasheet.

Технические характеристики

• Форм-фактор: COM Express Rev. 3.1 Type 6 Basic Module (E59)
• Семейство процессоров: Intel® Core™ Ultra (Series 2), H- и U-SKU (несколько конфигураций)
• Примеры CPU: Core Ultra 9 285H, Core Ultra 7 265H/265U, Core Ultra 5 235H/235U (различные сочетания P-/E-ядер, кэшей и уровней TDP)
• Память: 2x DDR5 SO-DIMM, поддержка DDR5-6400 IBECC, до 64 ГБ
• Графика: Intel® Xe LPG+ (до 8 Xe ядер / 128 EU), 3x DDI (DP/HDMI), eDP или LVDS опция, до 4 дисплеев
• Видео: HDMI® до 8K60 (HDMI2.1), DP2.1 до 8K60 / 5K120Hz, eDP1.4b до 4K120Hz HDR
• Хранение данных: Опциональный NVMe (PCIe x4) до 512 ГБ; до 2x SATA Gen3.2 (заводская альтернатива)
• Сеть: 1x NBase-T через Intel® I226 (2.5GbE)
• USB: До 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG Gen4 x8 (только H-series) и дополнительные конфигурируемые Gen4 линии (всего до 20 линий)
• Другие интерфейсы: MIPI CSI (опция), SPI, I2C, SM Bus, UART, GPIO, HD audio, SoundWire, watchdog, управление вентилятором/тепловым режимом
• Питание: Основное +8 VDC до +20 VDC; вспомогательные +5VSBY, +3VRTC
• Поддержка ОС: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Рабочая температура: 0°C до +60°C (коммерческая версия)
• Размеры: 125 x 95 мм
• Номер детали: PN-SOM-COMe-BT6-ARL
