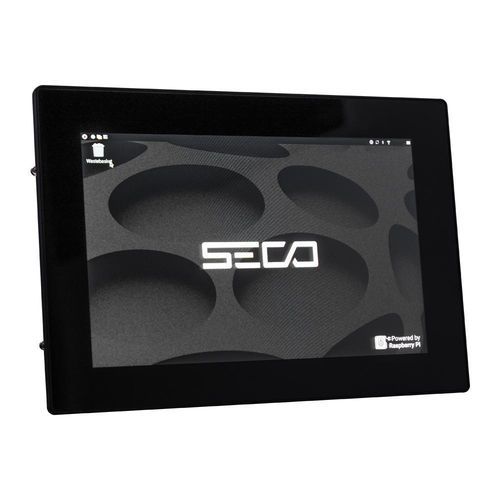

HMI с сенсорным экраном Pi Vision 10.1 CM5

с креплением VESAвстраиваемыйвстраиваемый

Обзор
10,1‑дюймовый HMI на базе Raspberry Pi Compute Module 5, разработан для промышленных и edge‑приложений человек‑машина с интегрированным дисплеем и широкими возможностями ввода/вывода.

Основные характеристики

• CPU: Broadcom BCM2712 quad‑core 64‑bit Arm Cortex‑A76 (Armv8) SoC @ 2.4 GHz
• Графика: VideoCore V3D VII GPU 800 MHz
• Дисплей: 10,1 дюйма, 1280 × 800, яркость 400 cd/m², срок службы LED 50 000 часов
• Память: до 8 GB LPDDR4‑4267 SDRAM с ECC

Дисплей

• 10,1‑дюймовый IPS‑дисплей
• Разрешение: 1280 × 800
• Яркость: 400 cd/m²
• Срок службы LED: 50 000 часов

Память и хранение

• Массовое хранилище: до 64 GB eMMC; слот microSD для модулей CM5Lite
• ОЗУ: до 8 GB LPDDR4‑4267 SDRAM с ECC

Подключение и расширение

• Беспроводная связь: Wi‑Fi 2,4 / 5,0 GHz (IEEE 802.11 b/g/n/ac); Bluetooth 5.0, BLE
• Ethernet: 1× Gigabit Ethernet PHY с поддержкой IEEE 1588
• USB: 2× порта USB 3.0
• PCIe: разъем M.2 M‑key PCIe
• I/O: HAT‑футпринт с 40‑контактным GPIO; до 5× UART, до 5× I2C, до 5× SPI, 1× SDIO, 1× DPI (параллельный RGB), 1× I2S, до 4× PWM, до 3× GPCLK

Питание и ОС

• Питание: внешний блок питания +5 V USB‑C
• Операционные системы: Clea OS (Yocto) и Raspberry Pi OS

Условия эксплуатации и размеры

• Температура эксплуатации: 0 °C до +60 °C
• Габариты: 270,1 × 187,1 × 51,7 мм

Безопасность и управление

• Встроенный Secure Boot для обеспечения целостности системы с первого запуска
• OTA‑обновления: безопасное удаленное обновление ПО
• Мониторинг устройств: непрерывный мониторинг состояния и активности с помощью Clea
• Интеграция безопасной ОС на базе Yocto и поддержка Docker для контейнеризации
• Сертифицированная соответствие безопасности (EN18031‑1)

Номера изделий / Конфигурации

• KTMX‑F33‑1111‑1010‑C1 — Packaged RP5 10.1 inch 2 GB RAM; 16 GB eMMC Pi‑OS
• KTMX‑F33‑1121‑1010‑C1 — Packaged RP5 10.1 inch 4 GB RAM; 32 GB eMMC Pi‑OS
• KTMX‑F33‑1131‑1010‑C1 — Packaged RP5 10.1 inch 8 GB RAM; 64 GB eMMC Pi‑OS

Технические характеристики

• Продукт: 10,1‑дюймовый HMI на базе Raspberry Pi Compute Module 5
• SoC: Broadcom BCM2712 quad‑core Arm Cortex‑A76 @ 2.4 GHz
• ОЗУ: до 8 GB LPDDR4‑4267 SDRAM с ECC
• Графика: VideoCore V3D VII GPU 800 MHz
• Дисплей: 10,1 дюйма, 1280 × 800, 400 cd/m², срок службы LED 50 000 часов
• Хранилище: до 64 GB eMMC; microSD для CM5Lite
• Подключение: Wi‑Fi 2,4/5 GHz, BT 5.0/BLE, Gigabit Ethernet (IEEE 1588)
• Интерфейсы: 2× USB 3.0, M.2 M‑key PCIe, HAT 40‑pin и расширенные опции последовательных/I2C/SPI интерфейсов
• Питание: внешний +5 V USB‑C
• Температура эксплуатации: 0 °C до +60 °C
• Габариты: 270,1 × 187,1 × 51,7 мм
