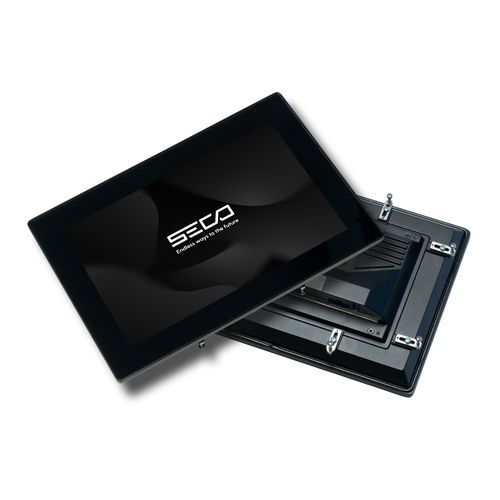

HMI с сенсорным экраном Modular Vision 10.1 QCS6490

сенсорныйс проекционно-емкостной технологиейс креплением VESA

Обзор
10,1-дюймовый HMI на базе Qualcomm® Dragonwing QCS6490, разработанный для промышленных HMI и edge-приложений, с высокопроизводительным CPU и ускорением NPU для ИИ на периферии сети..

Основные характеристики

• CPU: Qualcomm® Dragonwing QCS6490 (1x Cortex‑A78 @2.7 GHz, 3x Cortex‑A78 @2.4 GHz, 4x Cortex‑A55 @1.8 GHz)
• Графика: Qualcomm® Adreno™ 643L (Gen11 UHD)
• Память: LPDDR5‑6400, припаяна на плату, до 12 GB (32‑bit, 2 канала) с IBECC
• Связь: гигабитный Ethernet, RS‑232, RS‑485, CAN, USB, цифровые I/O; опция Wi‑Fi + BT 5.0

Дисплей и сенсор

• Дисплей: 10,1 дюйма, 1920 x 1080
• Яркость: 400 cd/m²; ресурс LED: 50 000 часов
• Сенсор: P‑Cap проектируемый емкостной сенсор с 3.0 мм химически закаленным защитным стеклом

Хранение данных & Mass Storage

• eMMC 5.1 припаянная на плату до 64 GB (устройство загрузки)
• SD: 4‑bit интерфейс (устройство загрузки)

I/O и интерфейсы

• USB: 1x USB‑C Dual Role, 1x USB 3.0 Type‑A
• Серийные порты: 2x RS‑232, 1x RS‑485
• Другие: 1x I2C, SPI, 2x Digital In, 2x Digital Out
• Сеть: 1x гигабитный Ethernet (опция Wi‑Fi + BT5.0)

Питание и условия

• Питание: +9 VDC до +32 VDC
• Рабочая температура: 0 °C до +60 °C

Программное обеспечение и безопасность

• ОС: Clea OS (Yocto)
• Безопасность: встроенный Secure Boot, поддержка OTA‑обновлений, мониторинг устройства и интеграция безопасного ОС

Механические параметры

• Габариты: 270 x 187 x 52 mm

Сценарии применения и экосистема

• Разработан для промышленных HMI, мониторинга, безопасности и задач Edge‑AI
• Совместим с приложениями SECO Application Hub и контейнерными развёртываниями (Docker)
