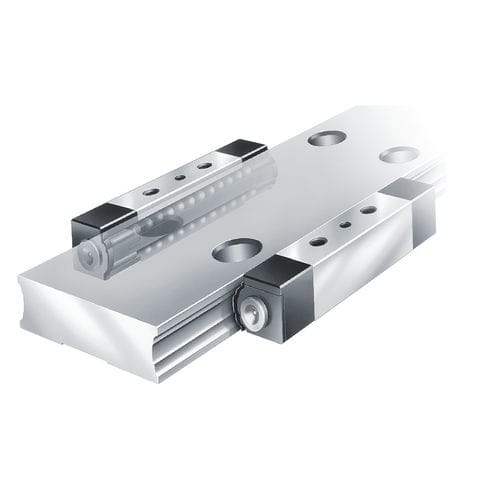

Линейная направляющая на шариковом подшипнике KUVS1 series

из сталииз алюминия

Линейные направляющие с линейными циркуляционными шарикоподшипниковыми узлами состоят из линейных шарикоподшипников, кареток и направляющих. Они обеспечивают большие расстояния между точками опоры, могут регулироваться по зазорам и имеют стандартный класс качества G3. Полностью укомплектованные башмаки перемещаются с одной или двух сторон направляющих и, несмотря на свои небольшие размеры, обладают высокой грузоподъемностью. Когда башмаки крепятся к кареткам болтами, они вместе с направляющими образуют четырехрядные линейные шарикоподшипники и узлы рельсов. Скребки на торцевой и продольной сторонах, образующие в сочетании с направляющим рельсом зазорное уплотнение, уплотняют башмаки со всех сторон. Шарикоподшипниковые узлы линейных направляющих могут смазываться повторно. Каретки состоят из анодированного алюминиевого основания и двух линейных рециркуляционных шарикоподшипниковых узлов. Для крепления на соседней конструкции каретки имеют Т-образные пазы. Зазор можно регулировать с помощью трех винтов на боковой стороне каретки; винты прижимаются к задней части башмака. Предлагаются направляющие с дорожками качения с одной или с обеих сторон. Они изготавливаются из закаленной стали и шлифуются со всех сторон.
