Сканирующая система 3D TrackScan Sharp-Z

XYZдля осмотрадля ретроразработки

Общее описание

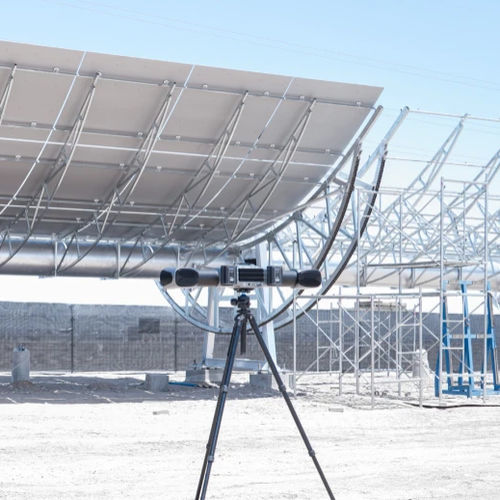

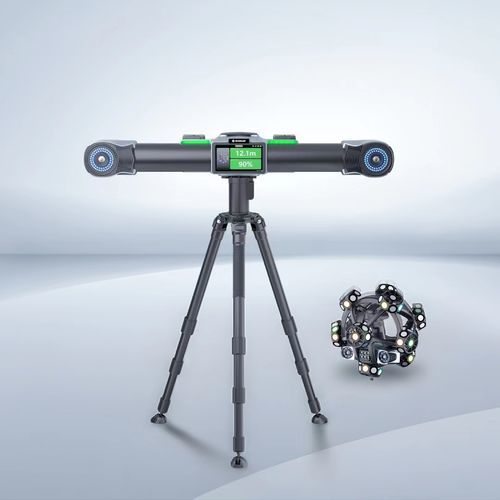

TrackScan Sharp-Z — зенитная оптическая 3D‑сканирующая система для быстрых и точных измерений в крупномасштабных задачах. Система сочетает технологию Quad‑Cross синего лазера, сверхдлинный диапазон слежения и функцию полного самослежения. Оснащена динамической поворотной платформой для автоматического сопровождения трекера, встроенными дисплеями в сканере и трекере, полностью беспроводной работой и двойными горячей заменяемыми аккумуляторами для непрерывной мобильной съёмки в сложных условиях.

Ключевые особенности

• Сверхдлинное слежение для крупномасштабных измерений: промышленная 50 MP камера высокого разрешения, расширенная глубина резкости, динамический адаптивный LED‑алгоритм, до 12 м дальности слежения для уменьшения перекалибровок.
• Полное самослежение: динамическая поворотная платформа с 360° зоной измерения до 12 м радиуса; автоматическое сопровождение трекера для поддержания оптимального поля зрения.
• Два экрана: на сканере и трекере для состояния устройства в реальном времени, интерфейса калибровки и измерений зондом.
• Высокоскоростное сканирование: технология Quad‑Cross синего лазера до 162 лазерных линий, до 200 FPS и до 10 миллионов измерений в секунду.
• Несколько режимов сканирования: Ultra‑Fast, Hyperfine и Deep‑Hole / Extended‑Depth для крупных компонентов и точных поверхностей.
• Полностью беспроводная работа: edge‑вычисления на сканере и трекере с высокоскоростной беспроводной передачей; конструкция с двойными горячезаменяемыми аккумуляторами для непрерывной работы.
• Настраиваемое управление: программируемые кнопки для быстрого доступа к часто используемым функциям.
• Промышленная точность и стабильность: соответствует ISO 10360-13 с многометодным контролем точности и жесткой карбоновой икосаэдрической рамой для стабильности конструкции.

Режимы сканирования

• Ultra‑Fast / Extended‑Depth: 4×35 синих лазерных линий (Quad‑Cross Technology).
• Hyperfine: 21 параллельная синяя лазерная линия.
• Deep‑Hole: дополнительная 1 синяя лазерная линия для узких/глубоких деталей.

Технические характеристики
Тип: TrackScan Sharp-Z
Режим сканирования (Ultra‑fast): 140 синих лазерных линий (Quad‑Cross Technology)
Режим (Hyperfine): 21 синих параллельных лазерных линий
Режим (Deep‑hole): дополнительная 1 синяя лазерная линия
Точность (¹): до 0,025 мм
Частота кадров: до 200 FPS
Скорость измерений: до 10 000 000 измерений/с
Площадь сканирования: до 800 мм × 700 мм
Разрешение: до 0,020 мм
Примеры объемной точности: 0,039 мм (13 m³ @ 3,5 m) — до 0,198 мм (600 m³ @ 12 m)
Рабочее расстояние (stand-off): 300 мм
Глубина резкости: 400 мм; 800 мм (большая глубина)
Класс лазера: Class II (безопасен для глаз)
Форматы вывода: .stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др.
Температура эксплуатации: -10–40°C
Влажность при эксплуатации (без конденсации): 10–90% RH
Интерфейсы: USB3.0, сеть; несколько беспроводных режимов и поддержка edge inspection
Точность положения отверстий: 0,05 мм
Сертификации: CE, RoHS, WEEE, FCC
Патенты: многочисленные CN патенты на полезные модели и дизайн производителя


Области применения

• Авиакосмическая промышленность
• Литье и оснастка
• Автомобильная промышленность
• Энергетика и тяжёлая промышленность
• Железнодорожное и судостроение
• Крупномасштабное обратное проектирование и инспекция

Примечания
Параметры производительности оценены в соответствии с JJF 1951, VDI/VDE 2634 Part 3 и ISO 10360-13 в аккредитованной лаборатории калибровки производителя (ISO/IEC 17025). Производитель оставляет за собой право толковать и изменять параметры и изображения в пределах, допускаемых законом.

Технические характеристики (кратко)

• Тип: TrackScan Sharp-Z
• Режимы сканирования: Ultra‑fast (140 синих линий), Hyperfine (21 параллельная линия), Deep‑hole (1 дополнительная линия)
• Макс. точность: до 0,025 мм
• Частота кадров: до 200 FPS
• Скорость измерений: до 10 000 000 изм./с
• Макс. площадь сканирования: 800 мм × 700 мм
• Разрешение: до 0,020 мм
• Stand‑off: 300 мм; DOF: 400 мм / 800 мм
• Непрерывная работа: двойные hot‑swappable батареи
• Стандарты: соответствие ISO 10360-13
