Сканер 3D TrackScan GO

лазерметодом лазерной триангуляцииоптический

Обзор

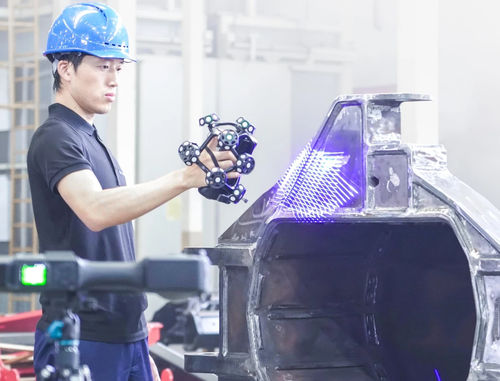

Серия TrackScan GO — портативная оптическая 3D‑сканирующая система, разработанная для промышленной инспекции и метрологии. Компактный трекер и сканер помещаются в одном защитном кейсе и обеспечивают полностью беспроводную работу для гибких измерений на площадке. Встроенная цветная камера и AR‑оверлей упрощают выравнивание CAD‑деталь и визуализацию. Интеллектуальное руководство и однокнопочное измерение сокращают время настройки и позволяют оперативно начать сканирование.

Ключевые преимущества

• Портативная система: трекер и сканер компактны; вся система помещается в один защитный кейс для переноски одним человеком.
• Беспроводная работа и совместимость с AirGO Pad: рабочие процессы на планшете без ПК, кабелей или внешнего питания во многих сценариях.
• Быстрый запуск и пошаговые рабочие процессы: датчики автоматически включаются и соединяются; интегрированное ПО предоставляет управляемые последовательности инспекции.
• Цветная камера и AR‑оверлей: фиксация дефектов поверхности, быстрое CAD‑выравнивание и интуитивная визуализация инспекции.
• Три конфигурации измерений: tracker+scanner (трековое сканирование), только tracker (дальнее покрытие больших площадей), только scanner (ручное сканирование для узких пространств и полостей).

Режимы сканирования

• Ультрабыстрое сканирование: 34 синих лазерных линий (17×2)
• Гиперточное сканирование: 7 параллельных синих лазерных линий
• Сканирование глубоких отверстий: дополнительная 1 синяя лазерная линия для внутренних полостей
• Трекер — сканирование больших площадей: 34 синих лазерных линий (17×2)
• Фотограмметрия: адаптивная фотограмметрия

Особенности применения
Оценено в аккредитованной лаборатории поверки ISO/IEC 17025 и соответствует ISO 10360-13, JJF 1951 и VDI/VDE 2634 Часть 3. Подходит для авиа‑ и космической отрасли, изготовления пресс-форм и оснастки, автомобилестроения, энергетики и тяжёлой промышленности, железнодорожного транспорта и судостроения, а также для неиндустриальных метрологических задач, требующих промышленной точности и объёмной стабильности.

Характеристики / технические спецификации

• Тип: TrackScan GO‑C или TrackScan GO‑E
• Режимы сканирования: Ультрабыстрый (34 синих лазерных линий), Гиперточный (7 параллельных синих лазерных линий), Глубокие отверстия (доп. 1 синяя лазерная линия), Трекер большая площадь (34 синих лазерных линий), Фотограмметрия (адаптивная)
• Дальность трекинга на i‑Tracker: TrackScan GO‑C 2800 mm, TrackScan GO‑E 3500 mm
• Точность (трековое сканирование): до 0,030 mm (GO‑C и GO‑E)
• Точность (только сканер): до 0,020 mm
• Точность (только трекер): до 0,075 mm
• Объёмная точность (трековое сканирование): GO‑C 0,064 mm, GO‑E 0,060 mm
• Объёмная точность (только сканер): 0,015 mm + 0,035 mm/m
• Объёмная точность (только трекер, в паре с шкалой): 0,072 mm + 0,012 mm/m
• Сферичность: GO‑C 0,040 mm, GO‑E 0,035 mm
• Плоскостность: GO‑C 0,060 mm, GO‑E 0,050 mm
• Рабочая дистанция (сканер): 150 mm до 450 mm (расширяемо до 650 mm); гиперточное сканирование: 120 mm до 300 mm
• Рабочая дистанция (трёкер): 500 mm до 1500 mm (расширяемо до 2500 mm)
• Площадь сканирования (сканер): 500 mm × 600 mm
• Площадь сканирования (трёкер): 2500 mm × 2000 mm
• Класс лазера: Класс II (безопасно для глаз)
• Разрешение до: 0,020 mm
• Скорость измерения до: 6 500 000 измерений/с
• Габариты i‑Scanner: 197.6 mm × 191.3 mm × 234.2 mm
• Вес i‑Scanner: 860 g (без батареи)
• Габариты i‑Tracker: 418.6 mm × 122.1 mm × 83.9 mm
• Вес i‑Tracker: 1580 g (без батареи)
• Размер защитного кейса: 660 mm × 499 mm × 329 mm
• Выходные форматы: .stl, .obj, .ply, .asc, .igs, .txt, .mk2 и др.
• Диапазон рабочих температур: -10°C до 40°C
• Диапазон рабочей влажности (без конденсации): 10-90% RH
• Беспроводной стандарт: Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• Режим интерфейса: USB 3.0 Type‑C
• Патенты: несколько международных патентов (US, EP, KR, CN и др.)
• Стандарты / оценка: Производительность оценена в соответствии с JJF 1951, VDI/VDE 2634 Часть 3 и ISO 10360‑13 в аккредитованной лаборатории ISO/IEC 17025
