Сканирующая система XYZ TrackScan Sharp

3Dдля ретроразработкидля измерений

Overview

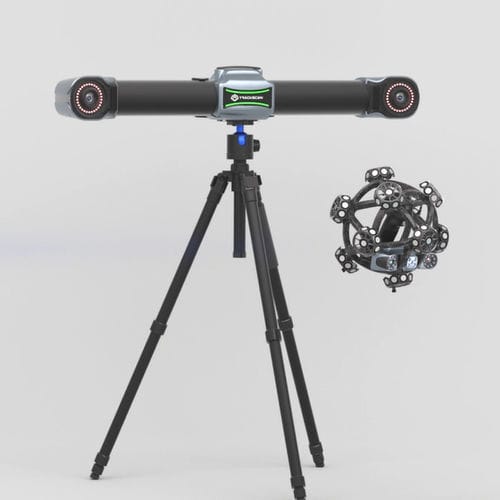

TrackScan Sharp — оптическая 3D-сканирующая система, разработанная для промышленных измерений больших объёмов, на больших расстояниях и с высокой точностью. Система сочетает 25-МП промышленные камеры, встроенные процессоры для edge computing и питание от батареи с беспроводной работой, что обеспечивает быстрые и мобильные инспекционные процессы. Поддерживается измерение крупных деталей с максимальной дистанцией трекинга до 8,5 м и промышленными объёмами измерений до 135 м³ (в зависимости от модели).

Key highlights

• Беспроводная работа от батареи с edge computing в сканере и оптическом трекере для обработки в реальном времени и прямого вывода 3D-координат.
• Трекинг на большие расстояния и значительное объёмное покрытие: дальность трекинга до 8,5 м; отчётные объёмы измерения до 135 м³ (в некоторых конфигурациях до 233 m³).
• Высокая скорость измерения: до 6 000 000 измерений/с (зависит от модели).
• Несколько режимов сканирования для захвата больших поверхностей и тонких деталей: Ultra-fast, Hyperfine и Deep-hole (зависит от модели).
• Механическая конструкция, оптимизированная для стабильности и термической согласованности (технология CFFIM), эргономичный корпус для многопозиционного удержания.

Applications

• Аэрокосмическая отрасль: контроль крупных компонентов, быстрое прототипирование и геометрический контроль качества.
• Автомобильная промышленность: проверка пресс-форм и штампов, сканирование компонентов, верификация сборки и контроль качества.
• Энергетика и тяжелая промышленность: сканирование турбин и крупного оборудования, техническое обслуживание и анализ дефектов.
• Железные дороги и судостроение: сканирование путей, деталей подвижного состава, корпусов, гребных винтов и составных частей двигателей.
• Применения в производстве пресс-форм и оснастки, обратном инжиниринге, исследованиях, развлечениях и оцифровке культурного наследия.

Functional features

• Edge computing: встроенные процессоры в сканере и трекере обрабатывают изображения/данные в реальном времени и формируют 3D-координаты.
• Plug-and-play: автоматическое подключение системы при подаче питания для быстрого старта рабочих процессов сканирования.
• Удобство эксплуатации: интуитивные элементы управления и эргономика для гибкой работы со сканером.
• Захват тонких деталей: режим Hyperfine с параллельными лазерными линиями для быстрого захвата пазов, углов и сложных элементов с высокой точностью.
• Универсальная совместимость: поддержка мульти-трекерных измерений для расширения диапазона; совместимость с i-Probe500 и опциональной MSCAN фотограмметрией для повышения объёмной точности.

Notes & additional observations
На странице продукта представлены разные конфигурации и варианты моделей (TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49). В рекламных материалах иногда указывают конфигурации с до 99 лазерными линиями; технические таблицы для S/E вариантов содержат 81 синюю лазерную линию (Triple Cross Technology), а вариант 49 — 21 синее лазерное пересечение. Производительность измерений, диапазон сканирования и количество лазерных линий зависят от модели и конфигурации. Доступны опции: интеллектуальное обнаружение кромок (измерение по уровню серого) и интеграция с роботизированными манипуляторами для автоматизации измерений.

Характеристики / Технические спецификации

• Серия / Модели: TrackScan Sharp (варианты: TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49)
• Режимы сканирования (примеры): Ultra-fast; Hyperfine; Deep-hole
• Лазерные линии (по модели): Sharp-S / E: 81 синих лазерных линий (Triple Cross Technology) для Ultra-fast; 17 синих параллельных линий для Hyperfine; +1 линия для Deep-hole. Sharp49: 21 синее лазерное пересечение; 7 синих параллельных линий для Hyperfine; 1 линия для Deep-hole. (В некоторых конфигурациях упоминается до 99 линий)
• Пиксели камеры (i-Tracker): 25 MP
• Точность (зависит от зондирования/сканирования): до 0,025 мм (указано достижимым)
• Объёмная точность примеры (TrackScan Sharp-S): 10,4 m³ (3,5 m) → 0,048 мм; 35 m³ (5,2 m) → 0,069 мм; 90 m³ (7,2 m) → 0,128 мм; 135 m³ (8,5 m) → 0,159 мм
• Объёмная точность примеры (TrackScan Sharp-E): 10,4 m³ (3,5 m) → 0,049 мм; 35 m³ (5,2 m) → 0,070 мм; 90 m³ (7,2 m) → 0,130 мм
• Объёмная точность примеры (TrackScan Sharp49): 10,4 m³ (3,5 m) → 0,049 мм; 28,6 m³ (5,0 m) → 0,067 мм; 49,0 m³ (6,0 m) → 0,089 мм
• Объёмная точность с MSCAN фотограмметрией: 0,044 мм + 0,012 мм/м (указано)
• Скорость измерения: до 6 000 000 измерений/с (зависит от модели; Sharp49 указывает 2 600 000 измерений/с)
• Площадь сканирования (пример): до 800 mm × 700 mm (варианты S/E)
• Рабочее расстояние: ~300 mm (типично)
• Глубина резкости: 400 mm; режим большой глубины до 800 mm (зависит от модели/конфигурации)
• Разрешение до: 0,02 мм
• Точность положения отверстия: 0,05 мм
• Диапазон размеров деталей (рекомендуемый, пример Sharp49): 0,1 m – 12 m
• Диапазон рабочих температур: примеры: -10 – 40 °C (S/E) и 0 – 45 °C (вариант 49) — зависит от модели
• Рабочая влажность (без конденсации): обычно 10 – 90 % RH (зависит от модели)
• Интерфейсы: USB 3.0, сетевой интерфейс
• Форматы вывода: .stl, .pj3, .igs, .asc и другие настраиваемые форматы
• Класс лазера: Класс II (безопасно для глаз)
• Сертификации: CE, RoHS, WEEE, FCC (как перечислено)
• Патенты: несколько национальных и международных патентов указаны
• Дополнительные опции и совместимость: интеграция MSCAN фотограмметрии, i-Probe500 для трекового зондирования (проводное/беспроводное), мульти-трекер конфигурации, монтаж на роботизированную руку для автоматизации измерений
