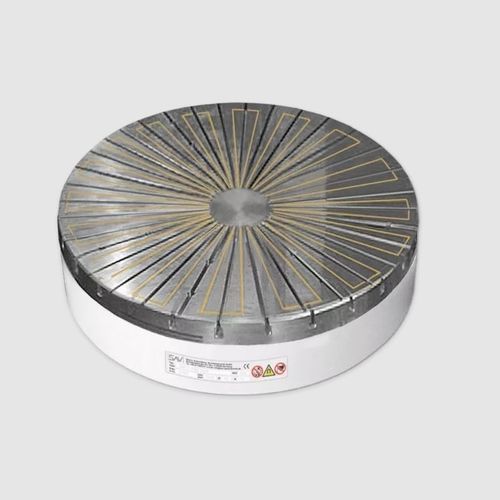

Электропостоянная магнитная пластина 244.40

радиальнаякруговаядля выпрямления

Электромагнитные круглые патроны отличаются высокой силой удержания. Радиальные Т-образные пазы могут быть обработаны в полюсной пластине для универсального использования или для использования полюсных башмаков. Для шлифования цилиндрических и кольцевых заготовок на внутренних и наружных шлифовальных станках карусельного типа. Также подходит для токарной обработки с допусками формы и положения от 0,01 до 0,02 мм. Одинаковый шаг полюсов по окружности, поэтому подходит для кольцеобразных заготовок Для заготовок с минимальной шириной, эквивалентной 35 % шага полюсов по диаметру делительной окружности Также для тонких колец Сплошная полюсная пластина Радиальное расположение полюсов особенно подходит для использования полюсных башмаков. Это условие абсолютно необходимо для обеспечения биения инструмента или шлифовального круга в случае 3-сторонней обработки. Для этого предлагаются версии с Т-образным пазом (T) по DIN 650-10H10. 8-миллиметровый слой износа на полюсной пластине Степень защиты IP 65 100 % рабочий цикл Подходит для подключения к блоку управления SAV 876.10 По запросу поставляется с фланцем (см. SAV 248.90 - 248.94). Электромагнитный круглый патрон SAV 244.40 - 800 - T - 110 В Обозначение SAV №. - A - исполнение - номинальное напряжение Номинальное усилие удержания 120 Н/см2, регулируется блоком управления с помощью переключателя кодирования усилия удержания Номинальное напряжение, рекомендуемое 24 В постоянного тока мощностью до 90 Вт включительно 110 В постоянного тока для всех остальных размеров
